Długość cięcia 2600mm Automat do cięcia piłą komputerową HL - 8BNC

HL-8BNC Automatyczna piła do płyty kompozytowej z tworzywa sztucznego

Opis

Model: Automatyczna maszyna do cięcia piłą HL-8BNC

▲ HL reprezentuje w pełni automatyczny model przecinarki firmy Heineda.

▲ 8 oznacza wielkość piły, 8 można przeciąć o szerokości 2600 mm.

▲ BNC reprezentuje ten przecinak do w pełni zautomatyzowanego modelu.

Urządzenie to może być stosowane do cięcia płyt miedzianych, płyt kompozytowych, płyt z tworzyw sztucznych itp.

Specyfikacje techniczne i parametry

Właściwości mechaniczne

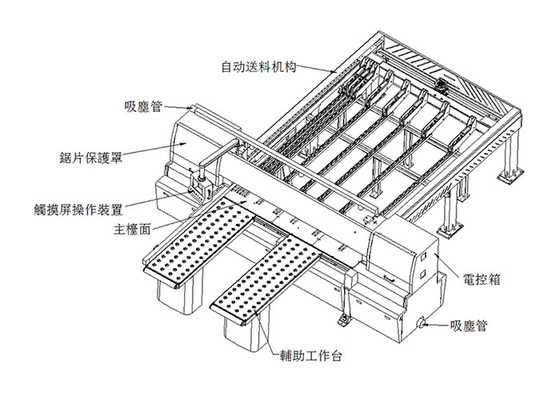

(1) Ta maszyna składa się z następujących głównych elementów

a.Sprzęt główny korpus re.Ekran dotykowy |Panel sterowania G. Stacja pływająca

b.Ogólny system zaciskania E. System chłodzenia godz.Ostrze piły

C. Automatyczne urządzenie podające F. Główny stół warsztatowy

(2).Główny komponent struktura i inne

a.Główny korpus sprzętu

Główny korpus urządzenia składa się z ramy głównej, głowicy tonera, mechanizmu przesuwu głowicy, mechanizmu zaciskowego brzeszczotu i tym podobnych.

(Ja gospodarzę

Rama główna przyjmuje proces spawania i jest lutowana po zwrocie.

(II) można podnieść

Podnoszenie głowicy zaprojektowano za pomocą górnych i dolnych równoległych podwójnych prowadnic (srebro tajwańskie), poprzez stałą głowicę podnoszenia układu hydraulicznego, podczas cięcia cięcie pił w wyświetlaczu może spełnić wymagania cięcia o różnych grubościach Podczas uzyskiwania materiału piły, istnieje również zasób, który zwiększa żywotność brzeszczotu.Wrzeciono wykorzystuje całkowicie zamkniętą obudowę wału, trzy łożyska szybkoobrotowe (marki łożysk to SKF / NSK) i zmniejszają bicie wrzeciona.Skrzynia wału została dodana do oleju smarującego podczas instalacji, a olej smarowy nie jest wymagany w ciągu 1 roku.Przekładnia wrzecionowa jest stosowana w przekładni wielowstęgowej.

(III) Mechanizm głowicy maszyny

Silnik serwo przyjęty przez mechanizm przesuwu głowicy, napęd zębatki i łączy górną i dolną równoległą podwójną szynę ślizgową, skutecznie zmniejszając bezwładność głowicy, poprawia płynność ruchu piły i skutecznie zmniejsza przesunięcie mobilnej skały, aby uzyskać najlepszą precyzję cięcia.Suwak szyny drucianej wykorzystuje suwak odporny na kurz (marka kolejowa online Tajwan i ma skoncentrowane zasilanie olejem. Bezstopniowa prędkość głowicy i brzeszczotu, zgodnie z rzeczywistą produkcją, można regulować za pomocą pokrętła na ekranie dotykowym, a prędkość piły jest regulowana.

(IV) mechanizm zaciskowy brzeszczotu

Podwójny kołnierz jest używany w połączeniu z nakrętką, a nakrętka jest dokręcana, aby dokręcić nakrętkę, zablokować brzeszczot, co jest wygodne i szybkie.

b.Ogólny system zaciskania

Dwucylindrowa, napędzana dwucylindrowa konstrukcja przesuwna płaszczyzny zębatki, integralna piezoelektryczna forma pokrywy, od górnego pędu, poziom materiału jest umieszczany na stole, zapewniając jednocześnie synchroniczną piezoelektrykę, mały arkusz jest piłowany bardziej precyzyjnie.Dobrze spełnia się rola ogólnego zaciskania, a hałas jest zmniejszony, co znacznie poprawia bezpieczeństwo całego procesu piłowania.Kurtyna przeciwpyłowa maszyny jest zainstalowana na zewnątrz pokrywy prasy, co znacznie zmniejsza wyciek kurzu.

C. Automatyczne urządzenie podające

Stosowane jest automatyczne urządzenie do podawania zacisku roboczego, a dwustronne szyny zacisku roboczego składają się ze spawanej konstrukcji belki stalowej.Serwo napędza podwójne koło zębate i napęd zębatkowy w linii liniowej (Tajwan) i w sposób dwukierunkowy z siatką magnetyczną. Osiągnij dokładność do 10 metrów na minutę.W przypadku wykonania brzeszczotowej piły arkuszowej, o ile dane piłowania są ustawione na ekranie dotykowym, nie jest konieczne przecinanie noża na nożu przez operatora, a wydajność produkcji może być wykorzystywana w sposób ciągły.Rama podająca jest bezpieczna i może prowadzić operacje materiałowe nie mniej niż 2 tony.Uchwyt ładunku wykonany jest z wielogrupowego wałka poliuretanowego, który jest wygodny do przemieszczania materiału.

d.Ekran dotykowy |Panel sterowania

Układ elektryczny przyjmuje projekt panelu sterowania i ekranu dotykowego, łatwy w obsłudze, wysoką wydajność.Ustaw każdy przycisk funkcyjny na panelu sterowania, aby ułatwić obsługę operatora.Wszystkie przyciski sterujące są intuicyjne na ekranie dotykowym i mogą wykonywać powiązane operacje za pomocą przycisków funkcyjnych na ekranie dotykowym.Jednocześnie HL-8BNC wykorzystuje również projekt stanowiska pracy, wybierając stanowisko pracy na ekranie dotykowym, o ile ustawisz cięcie arkusza wsadowego Długość i piłowanie, obok arkusza, a następnie naciśnij bieg na ekranie dotykowym.Pozycja cyklu piłowania pozostaje poza długością długości arkusza, co nie tylko zmniejsza cykl piłowania, ale także poprawia wydajność piłowania arkusza wsadowego.

mi.System chłodzenia

Służy do normalnej temperatury, energooszczędnej i przyjaznej dla środowiska, przedmuchu przez dyszę do brzeszczotu, chłodzenia.

f.Tabela główna:

Główna przestrzeń robocza jest chromowana, a tarcie między materiałem a blatem jest również zmniejszone w przypadku zwiększenia trwałości.

G. Stacja pływająca:

1. Rozmiar pływającego stołu warsztatowego: 1800 mm (długość) X600 mm (szerokość) X2.

2. Powierzchnia pływającego stołu jest wyposażona w wiele uniwersalnych kół poliuretanowych, a operator może z łatwością promować materiał na stole i zapobiegać zarysowaniu arkusza.Kryteria oceny zarysowania: nie ma oczywistego dotyku.Konkretne odniesienie można znaleźć w styczniu 2016 r. (materiał płyty wyprodukowany przez zakupy, ta płyta jest obecnie oszczędzana przez zakup).Jeśli arkusz można zarysować, bębny lub sprzęt do transformacji zostaną wymienione, dopóki nie zostaną zezłomowane.

h.Złom brzeszczotu:

Zbiornik na pył brzeszczotu to guma do zdrapywania.

▲ Skrzyżujące pazury:

1. Standardowa konfiguracja ilości klipsów roboczych: 8 klipsów mechanicznych.

2. Każdy dżem wyposażony jest w cylinder z mechanizmem dźwigniowym, a po pociągnięciu za obrabiany przedmiot można zapewnić, że obrabiany materiał zaciśnie arkusz.Gdy powyższe, szczęka zostanie przesunięta do przedniego stołu, zaciskając arkusz, cofa się i zmniejsza operację.

I. Specjalne wymagania dla klientów:

1. Można zainstalować mechanizm ograniczający, aby uniemożliwić operatorowi ustawienie błędu w pozycji cięcia ostrza.

2. Tylne pozycjonowanie zmienia się w celu złożenia, a nie integralności.

3. Zewnętrzne koło zmiany biegów wykorzystuje materiał poliuretanowy, taki jak zarysowanie arkusza, będzie nadal zastępować inne koła podające materiał lub modyfikować sprzęt, dopóki arkusz nie zostanie zezłomowany.

4. Urządzenie musi zapewniać dokładność, zaleca się zmniejszenie sposobu sterowania skokiem promieniowym ostrza i zmianą urządzenia posuwowego.Uderzenie wrzeciona ± 0,01 mm (osiowe);powierzchnia końcowa kołnierza wynosi ± 0,03 mm.

5. Suwak podawania wrzeciona jest skoncentrowany na rurce olejowej, która ma być ułożona na rurze olejowej.

6. Elektryczna szafa sterownicza spełnia wymagania IP54, stacje zaworów pneumatycznych i stacje zaworów hydraulicznych muszą być pyłoszczelne.

7. Urządzenie do zbierania kurzu na zbiorniku kurzu musi być zoptymalizowane, aby zapewnić optymalny efekt zbierania kurzu.

8. Zamontuj hak montażowy pistoletu pneumatycznego.

9. Prędkość przesuwu można regulować za pomocą serwomechanizmu, wyregulować stopień dokumentu, a pokrętłem regulujemy prędkość posuwu 0,9 m/min.

10. Zwiększ funkcję zliczania PLC.(Zapisz liczbę pił)

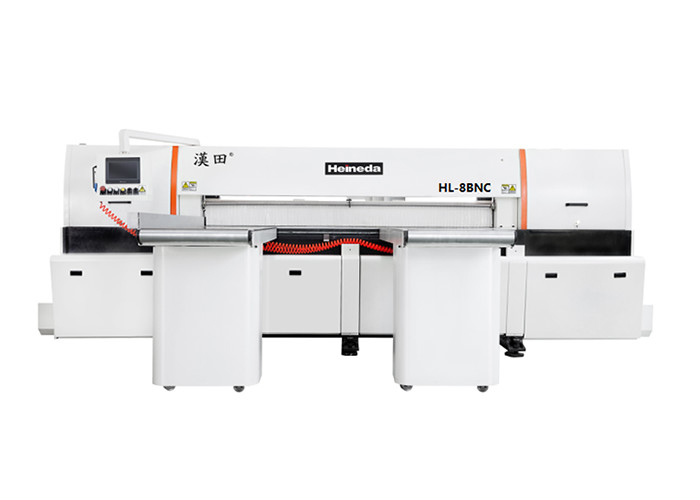

Wyświetlacz produktu

Standard mechaniczny

Lista modeli marek głównych komponentów (tutaj tylko w celach informacyjnych, specyficzna dla sterowania elektrycznego)

Lista części eksploatacyjnych

Uwagi: Cena jest ceną bieżącą, a rzeczywista transakcja będzie się zmieniać wraz z wahaniami na rynku.
