Długość cięcia 3800 mm Maszyna do cięcia piłą CNC do płyty aluminiowej HL-12BNC

HL-12BNC Komputerowa piła do płyt aluminiowych, długość cięcia 3800 mm

Opis

Sprzęt jest w pełni automatyczną maszyną do cięcia, którą można ciąć na dowolną długość.

Model: HL-12BNC komputerowa piła do płyt aluminiowych

▲ HL reprezentuje model piły do ​​płyt aluminiowych w Heinedzie.

▲ 12 oznacza rozmiar piły do ​​płyt aluminiowych, 12 można ciąć 3800 mm.

▲ BNC reprezentuje tę aluminiową piłę do płyt w pełni zautomatyzowanym modelu.

Zalety produktu

1. Wysoki stopień automatyzacji, wystarczy wprowadzić rozmiar piły do ​​systemu, aby zakończyć cięcie.

2. Dokładność cięcia jest wysoka, a długość i rozmiar mogą osiągnąć ± 0,1 mm.

3. Powierzchnia piłowania jest duża, co umożliwia cięcie o szerokości 400 mm i wysokości 150 mm.

4. Piłowanie, jeden pracownik może obsługiwać więcej niż 2 zestawy sprzętu i może ciąć 24 godziny bez przerwy.

5. Wyposażony w odkurzacz z mniejszą ilością dymu i czystymi wiórami aluminiowymi.

Specyfikacje techniczne i parametry

Właściwości mechaniczne

▲ Dotykowy ekran obsługi:

1. Dotknij 10-calowego ekranu operacyjnego.

2. Alternatywnie można ustawić wiele zestawów stołów warsztatowych, co jest wygodne do przekazania.

3. Funkcja wprowadzania przewodnika.

4. Funkcja samowykrywania błędu.

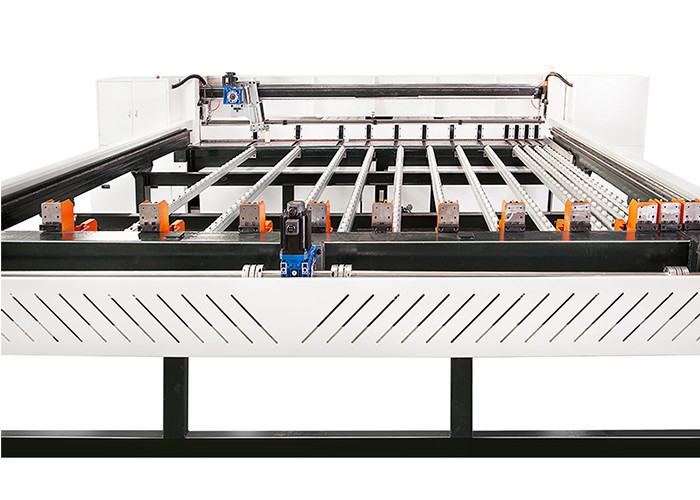

▲ Siedzisko z klipsem roboczym:

1. Dwustronna szyna łóżka zacisku roboczego składa się ze spawanej belki stalowej, a koło zębate i napęd tratwy są pokryte przekładnią i napędem rzędu zębów, podczas gdy poszycie twardej chromowanej szyny i drugiej strony oraz magnesu linijka osiąga dokładny stopień w podwójnej proporcji.Dzięki redukcji i dziennej precyzji serwonapędu o mocy 2 kW oraz szybkiemu pozycjonowaniu napędu, maksymalna prędkość osiąga 6 metrów na minutę.

▲ Konstrukcja belki dociskowej:

1. Zastosuj integralną konstrukcję belki dociskowej, pasujące do paska zębatego i cylindra, równomiernie napędzaj belkę toczną, a ciśnienie jest równomiernie rozłożone po obu stronach linii środkowej cięcia, a pasek jest zainstalowany na dole belki dociskowej, aby uniknąć prasa, prasa Powierzchnia uszkodzonej pracy, zapewniająca precyzyjną jakość cięcia.

▲ piła:

1. Zastosuj górne i dolne równoległe liniowe szyny ślizgowe, skutecznie zmniejsz blokowanie ruchu piłowania, zwiększ płynność ogromnego ruchu i skutecznie zmniejsz drgania ruchu, aby uzyskać najlepszą dokładność linii cięcia.

2. Silnik piły głównej 20 KM (15 kW), gigantyczny skuter wykorzystuje silnik o zmiennej częstotliwości 2 KM (1,5 kW) z reduktorem prędkości i precyzyjnym napędem rzędu zębów, piła główna z cylindrem olejowym, dzięki czemu piła jest mocniejsza, unikanie tradycyjnego napędu łańcuchowego Ciężarówka piła, wyciskanie itp. generowane.

3. Pozycjonowanie cięcia piłą może rozpocząć przycinanie z ustawień edycji szerokości programu.

4. Kwadratowe złącze zbiornika jest umieszczone pod piłą, a dwie strony folii pokrywają się nawzajem, rozciągają się do końca cięcia, aby zapewnić, że zbiornik na kurz osiągnie najwyższy zbiorczy efekt pyłu.

5. Skok piły tnie do 6 metrów na minutę, grzbiet osiąga 7 metrów na minutę, a wysokość pracy nie jest regulowana pokrętłem panelu, a prędkość cięcia można zmienić w momencie cięcia.Użytkownicy mogą dostosować swoje preferencje, które różnią się od ich własnej natury.

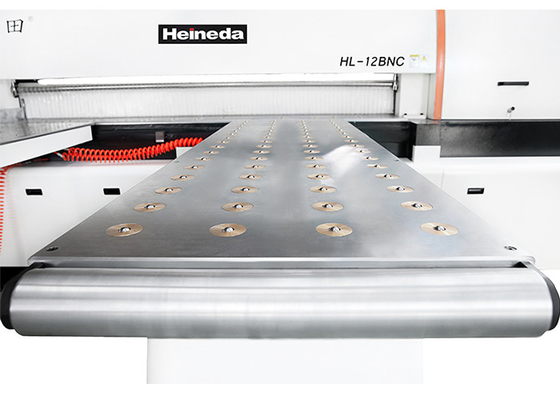

▲ Główna tabela:

Główny arkusz roboczy jest również tabelą pływającą.Miedziany bęben powietrzny jest umieszczony na panelu z chromowaniem koloidalnym.Wraz ze wzrostem trwałości poprawia się również wydajność pracy pracowników.

▲ Skrzyżujące pazury:

1. Liczba klipsów roboczych w konfiguracji standardowej: 12 klipsów pomocniczych.

2. Każdy dżem wyposażony jest w cylinder z mechanizmem dźwigniowym, a po pociągnięciu za obrabiany przedmiot można zapewnić, że obrabiany materiał zaciśnie arkusz.

▲pyłoszczelny

Segmentowe elementy pyłoszczelne wykorzystują przezroczyste arkusze z tworzywa sztucznego, które mogą skutecznie hamować odprowadzanie kurzu i mogą zapewnić bezpieczeństwo.

▲ Konfiguracja elektronicznej skrzynki sterowniczej:

1. Wszystkie części elektroniczne są kupowane na Tajwanie.

2. Serwomotor i serwonapęd to japoński Panasonic.

3. Falownik to angielski Waritatten z Tajwanu.

4. Części elektroniczne w ogóle nie potrzebują systemu chłodzenia, w przypadku popularnych części elektronicznych można kupić zamienniki na rynku bez obaw o wnikanie kurzu, o ile są regularnie czyszczone.

▲ Zasilanie:

1. Zasilacz jest trójfazowym zasilaniem przemysłowym o napięciu 380V/50Hz.

▲ zasilanie ciśnieniem powietrza:

1. Użyj ciśnienia powietrza do 5 ~ 6 kg/cm

▲ zakurzony:

1. Dostawca zapewnia tandemowy system zgarniający i jest jednocześnie instalowany na miejscu z piłą, aby zapewnić wióry.

2. ▲ Wyposażenie standardowe:

1. Brzeszczot lutowany: brzeszczot z węglików spiekanych (specjalna płyta aluminiowa).

2. Klips do pracy: 12.

3. Pływający surowiec: 1520 mm x 500 mm x 3.

4. Przybornik zawiera grupę narzędzi 1.

5. Główny silnik piły jest umieszczony w maszynie.

Części zamienne

Zajmują podłogę

Mechaniczna lista częściowych łatwych strat i materiałów eksploatacyjnych HL-12BNC

HL-12BNC elektronicznie sterowana część łatwej listy strat i materiałów eksploatacyjnych

Obowiązujące branże:

Ma zastosowanie w przemyśle głębokiej obróbki profili aluminiowych: cięcie kodu narożnego wspornika ramy solarnej, cięcie kodu narożnego drzwi i okien aluminiowych, cięcie grzejnika, cięcie różnych przemysłowych części aluminiowych.

Głównie nadaje się do cięcia materiałów
Obróbka różnych profili aluminiowych, rur aluminiowych, prętów aluminiowych, kodów narożnych do drzwi i okien, kodów narożnych fotowoltaicznych, odlewów aluminiowych, części miedzianych, PVC i innych materiałów

FAQ

P: Czy jesteś producentem?
Odp .: Tak, mamy własną fabrykę i obiecujemy sprzedaż bezpośrednią po konkurencyjnej cenie.Zapraszamy do odwiedzenia naszej fabryki w dowolnym momencie.

P: Czy mogę otrzymać maszynę zgodnie z własnymi wymaganiami?
Odp .: Jasne. Akceptujemy OEM i ODM.

P: Po raz pierwszy używam tego rodzaju maszyny, czy jest łatwa w obsłudze?
Odp.: istnieje film instruktażowy, który pokazuje, jak korzystać z maszyny i angielska instrukcja obsługi wysyłana do ciebie z maszyną.Jeśli nadal będziesz mieć jakieś pytania, zapewnimy Ci bezpłatny profesjonalny przewodnik, dopóki nie będziesz mógł dobrze korzystać z maszyny.

Jeśli nie znalazłeś potrzebnej maszyny, nie wahaj się z nami skontaktować.Dołożymy wszelkich starań, aby dać Ci najlepszą sugestię.
