Szczegóły Produktu:
Zapłata:
|
| Model: | HL - 6BNC | Długość cięcia: | 2600mm |
|---|---|---|---|
| Silnik piły głównej: | 15kW | Zaawansowana prędkość: | Szybki 9 m/min |
| Automatyczny silnik podający: | AC 2KW | ||
| Podkreślić: | Piła panelowa CNC 2600 mm,automatyczna piła panelowa 2600 mm,piła panelowa CNC 15kw |
||

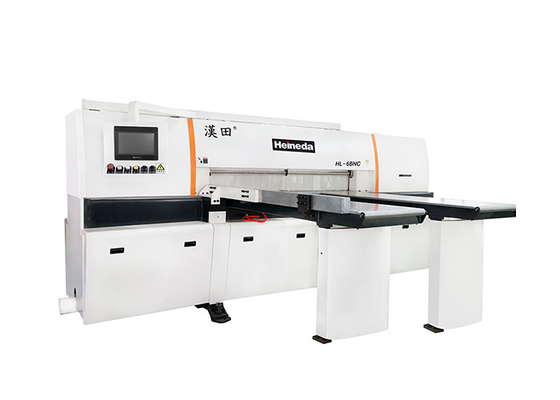

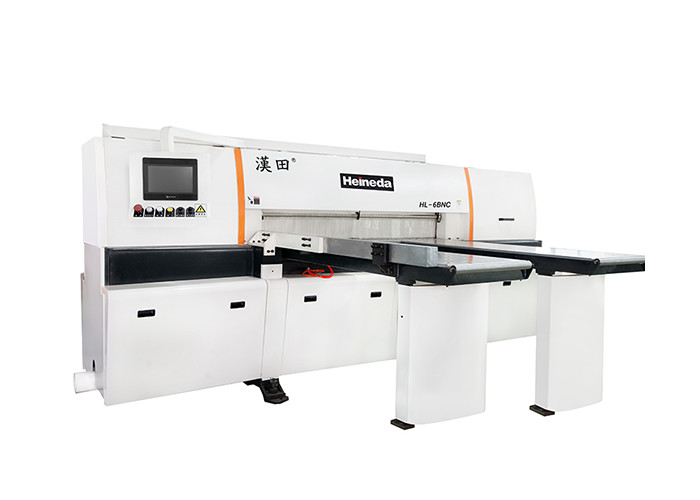

HL - 6BNC Automatyczna piła do płyt aluminiowych z wąską piłą
Opis
1. Podsumowanie obrabiarki
Nazwa maszyny: Automatyczna piła do płyt aluminiowych
Model: Automatyczna piła do płyt aluminiowych HL-6BNC
▲ HL reprezentuje model piły do płyt aluminiowych w Heinedzie.
▲ 6 oznacza wielkość przecinarki do aluminium, 6 można przeciąć 1600 mm.
▲ B reprezentuje głowę tego modelu.
▲ NC oznacza, że to urządzenie jest w pełni automatycznym modelem.
Element piły maszyny jest używany jako brzeszczot tarczowy, który ma wysoką wydajność cięcia, dużą prędkość, oszczędność energii, piłę, wąską, itp. Główna piła do płyty aluminiowej w zakresie grubości jest szczególnie odpowiednia do różnych rodzajów aluminium płyty płytowe i formowana piła zarodkowa.skaleczenie.
To urządzenie nadaje się również do cięcia blachy miedzianej, płyty kompozytowej, płyty z tworzywa sztucznego itp.
(1) Ta maszyna składa się z następujących głównych elementów
a.Główny korpus urządzenia C. Ogólny system zaciskania E. Układ elektryczny
b.Stół warsztatowy re.Automatyczne urządzenie podające F. System chłodzenia
(2).Główny komponent struktura i inne
a.Główny korpus sprzętu
Korpus główny urządzenia składa się z czterech części: ramy głównej, mechanizmu podnoszonego, mechanizmu prowadzącego głowicy, mechanizmu zaciskowego brzeszczotu.
(Ja gospodarzę
Rama główna przyjmuje proces spawania, który jest lutowany po wyżarzaniu, a główna powierzchnia jest obrabiana tak, aby jej powierzchnia była płaska.
(II) można podnieść
Podnoszenie głowicy głowicy jest zaprojektowane z równoległą podwójną szyną ślizgową i płynnie podnoszoną głowicą układu hydraulicznego, aby zaspokoić potrzeby piłowania o różnych grubościach.
(III) Mechanizm głowicy maszyny
Silnik fleksograficzny napędzany przez mechanizm przesuwu głowicy, napęd zębatki i łączy lewą i prawą równoległą podwójną szynę ślizgową, skutecznie zmniejsza ruchomą bezwładność głowicy, poprawia płynność ogromnego ruchu i skutecznie zmniejsza drgania zmiany biegów ruchu Najlepsza prostolinijna precyzja cięcia.Maksymalna prędkość podróży może osiągnąć 9 m/min, a odwrót może osiągnąć 17 m/min.
(IV) mechanizm zaciskowy brzeszczotu
Podwójny kołnierz jest używany w połączeniu z nakrętką, a nakrętka jest dokręcana, aby dokręcić nakrętkę, zablokować brzeszczot, co jest wygodne i szybkie.
b.Stoł warsztatowy
Stół warsztatowy jest zaprojektowany tak, aby pasował do ramy hosta, dzięki czemu operator łatwiej przesuwa arkusz, oszczędzając arkusze arkuszy.
C. Ogólny system zaciskania
Przy docisku rowerowym działa cała piezoelektryczna forma osłony, ciśnienie powietrza jest umieszczane na górnej prasie, aluminiowy materiał arkuszowy jest umieszczany na stole, zapewniając jednocześnie zaciskanie, mały arkusz jest wiązany, a mały arkusz jest zabierany.

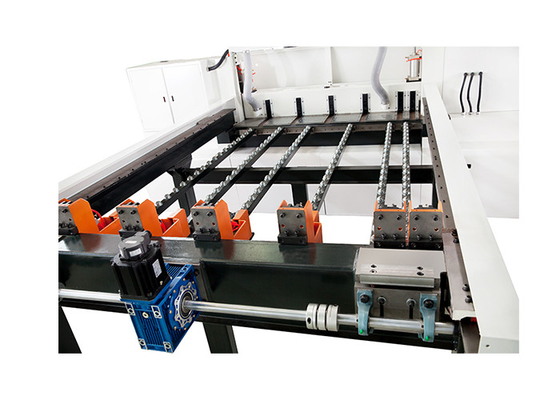

d.Automatyczne urządzenie podające
Używane jest automatyczne urządzenie do karmienia, a podawanie jest dokładne i wygodne.Jeśli piła masowa, o ile dane odpowiadające wejściu na ekranie dotykowym, nie jest konieczne cięcie piły nożowej przez operatora.
mi.Układ elektryczny
Układ elektryczny jest zaprojektowany z samodzielnym przełącznikiem skrzynki zasilającej, a zasilanie jest zwykłym przemysłowym trójfazowym zasilaniem elektrycznym, a napięcie wynosi 380V.Niezależne przyciski na skrzynce elektrycznej, łatwe do zrozumienia.Podczas cięcia wystarczy położyć materiał na blacie i klucz, aby uruchomić przełącznik przyciskowy.Po aktywacji przycisku, osłona prasy jest wciśnięta, a silnik piły głównej napędza szybki obrót brzeszczotu, brzeszczot jest automatycznie podnoszony, a po ustawieniu jazdy głowica jest wcinana w materiał.Po zakończeniu całego procesu cięcia materiału, główny silnik piły zatrzymuje się, brzeszczot automatycznie opada na dno, a głowica automatycznie powraca do stałego punktu ustawionego przez odpowiednią stację roboczą.
f.System chłodzenia
Wykorzystuje olej roślinny do cięcia, energooszczędny i przyjazny dla środowiska, wymuszony olej przez układ chłodzenia i chłodzenie mgłą olejową, efekt chłodzenia.
2. Główne specyfikacje techniczne i parametry
Specyfikacje techniczne i parametry
| Model | HL-6BNC | |
| Długość cięcia | 2600mm | |
| Zdolność piłowania | Szerokość przycinania | 1600mm |
| Maksymalna wysokość cięcia | 120mm | |
| Maksymalna odsłonięta wysokość brzeszczotu | 125mm | |
| Silnik piły głównej | 15kW | |
| Piłowanie | Chodzący silnik falownika | 1,5 kW |
| Prędkość postępu | Szybki 9 m/min | |
| Prędkość tylna | Szybki 17 m/min | |
| Automatyczny silnik podający | AC 2KW | |
| Ciśnienie powietrza | ≥5,0 kg/cm2 | |
| Pracownia z wysokości gruntu | 1130 mm | |
| Kształt obrabiarki (długość × szerokość × wysokość) | 4700 mm × 5890 mm × 1970 mm | |
| Napięcie | 380V / 50Hz | |
FAQ
P: Czy jesteś producentem?
Odp .: Tak, mamy własną fabrykę i obiecujemy sprzedaż bezpośrednią po konkurencyjnej cenie.Zapraszamy do odwiedzenia naszej fabryki w dowolnym momencie.
P: Czy mogę otrzymać maszynę zgodnie z własnymi wymaganiami?
Odp .: Jasne. Akceptujemy OEM i ODM.
P: Po raz pierwszy używam tego rodzaju maszyny, czy jest łatwa w obsłudze?
Odp.: istnieje film instruktażowy, który pokazuje, jak korzystać z maszyny i angielska instrukcja obsługi wysyłana do ciebie z maszyną.Jeśli nadal będziesz mieć jakieś pytania, zapewnimy Ci bezpłatny profesjonalny przewodnik, dopóki nie będziesz mógł dobrze korzystać z maszyny.
Jeśli nie znalazłeś potrzebnej maszyny, nie wahaj się z nami skontaktować.Dołożymy wszelkich starań, aby dać Ci najlepszą sugestię.
