| Model: | VH600 | Płaskość dokładności: | ≤0,5 mm |
|---|---|---|---|
| Specyfikacje taśmy piły: | 34 szerokość X 1,1 grubość X5560 długość (mm) | Prędkość taśmy piły: | 500～2000m/min (regulacja prędkości konwersji częstotliwości) |
| Wydajność piłowania: | Wysokość gardła: 400 mm, Głębokość gardła: 580 mm | Silnik hydrauliczny: | 0,75 KW (Tajwan) |
| Podkreślić: | Szybka pionowa piła taśmowa CNC,pionowa piła taśmowa CNC 600 mm,pionowa piła taśmowa 600 mm |
||
VH600 Szybka pionowa przecinarka taśmowa Szerokość piły 600 mm
Przegląd wyposażenia
Model: Szybka pionowa piła taśmowa VH600
▲ VH oznacza model pionowej przecinarki taśmowej firmy Heineda.
▲ 600 reprezentuje wydajność piły pilarki
Maksymalna wysokość piłowania Φ400mm;
Maksymalna szerokość piłowania 600mm;
Maksymalna głębokość gardzieli piły to 580mm.
Jeśli zacisk zostanie dodany w zakresie stołu warsztatowego, można wykonać cięcie ukośne.

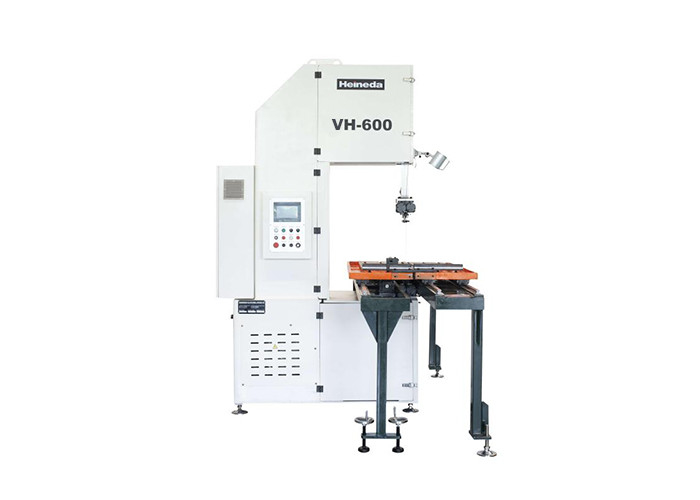

Rendery sprzętu
Główne parametry techniczne
| Nazwa Projektu | Piła taśmowa pionowa o dużej prędkości VH600 |
| zdolność piłowania | Wysokość gardła: 400 mm, Głębokość gardła: 580 mm |
| Prędkość taśmy piły | 500～2000m/min (regulacja prędkości konwersji częstotliwości) |
| Specyfikacje taśmy piły | 34 szerokość X 1,1 grubość X5560 długość (mm) |
| Metoda napinania paska piły | Hydrauliczne automatyczne napinanie |
| Prowadnica paska piły | Regulowany zacisk rolkowy, podpora ze stali wolframowej z tyłu |
| Specyfikacja koła pasowego piły | Średnica 630, 7075T651, twarda anodowana |
| Specyfikacja łuku piły | Spawanie grup blach stalowych Q235, obróbka odprężająca, obróbka precyzyjna, ważąca około 2 ton |
|
Silnik taśmy piły |
11KW TECO |
| silnik hydrauliczny | 0,75 KW (Tajwan) |
| Metoda chłodzenia taśmy piły | System chłodzenia mgłą olejową pod ciśnieniem quasi-suchym |
| pojemność oleju hydraulicznego | 50L (niezależna stacja hydrauliczna) |
| Wymagania dotyczące zasilania | 380 V x 3 fazy x 50 Hz |
| Skrzynka rozdzielcza | Niezależna skrzynka rozdzielcza (IP55), umieszczona z boku maszyny |

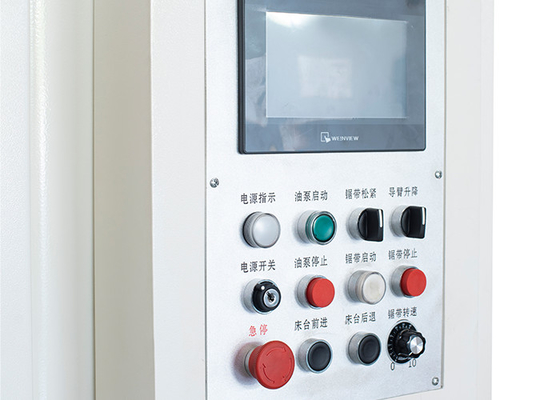

| Pole operacyjne | Konstrukcja i przód maszyny, obsługiwane za pomocą przycisków i pokręteł regulacji prędkości |
| Zobaczył pionowość |
≤0,5 mm |
| Płaskość dokładności |
≤0,5 mm |
Skład i charakterystyka sprzętu
Piła taśmowa składa się głównie z ramy piły, podstawy, koła piły, części transmisyjnej, zespołu kół prowadzących taśmę piły, przenośnika odpadów, układu hydraulicznego i elektrycznego układu sterowania.
Opis głównych części pionowej piły taśmowej VH600
Piła taśmowa składa się głównie z ramy piły, koła piły, części transmisyjnej, zespołu kół prowadzących taśmę piły, przenośnika odpadów, układu hydraulicznego i elektrycznego układu sterowania.
Część koła piły wykonana jest z rozciągniętej płyty aluminiowej 7075T6, twardo anodowanej.Po przetworzeniu jest korygowany przez równowagę dynamiczną, o dobrej wydajności, wysokich właściwościach mechanicznych i może wytrzymać duże prędkości i duże obciążenia rozciągające.
Część transmisyjna jest napędzana przez silnik konwersji częstotliwości TECO, który napędza aktywne koło pasowe w celu obracania, tym samym napędzając taśmę piły do pracy z dużą prędkością.Prędkość taśmy piły jest regulowana przez przetwornicę częstotliwości w celu sterowania obrotami wyjściowymi silnika i jest wyświetlana na mierniku cyfrowym.
Łożysko zestawu kół piły taśmowej i łożyska części kluczowych są wykonane z produktów NSK.
Przełącznik jazdy służy do wykrywania, czy napięcie jest nieprawidłowe, a maszyna zatrzyma się automatycznie, jeśli nieprawidłowość jest nienormalna.Koło pasywne przyjmuje hamulec elektromagnetyczny.W przypadku wystąpienia nieprawidłowości stabilne ciśnienie działa na tarczę hamulcową, aby kontrolować obrót koła piły.
Część hydrauliczna przyjmuje niezależną stację pomp i jest sterowana przez scentralizowany zawór elektromagnetyczny.Wszystkie zawory elektromagnetyczne są wykonane z produktów tajwańskich.Z wyjątkiem części, które muszą być połączone wężami, wszystkie są połączone stalowymi rurami, aby skutecznie zmniejszyć straty ciśnienia.
Mechanizm przekładni pilarki jest precyzyjnie wyważony i skorygowany, aby zminimalizować wibracje i zapewnić, że taśma nie będzie się łatwo zerwać.
Część prowadząca taśmy piły przyjmuje rolki zaciskowe, jeden ustawiony u góry, a drugi, rolki są wykonane ze stali stopowej i są precyzyjnie szlifowane po obróbce azotowaniem powierzchni, z wysoką precyzją i dobrą odpornością na zużycie.
Rolka napędowa przenośnika odpadów jest zaprojektowana z solidnym wałem, aby zapewnić brak uszkodzeń podczas normalnego użytkowania;łożysko wałeczkowe przyjmuje dwustronne uszczelnione łożysko, aby uniknąć przedostawania się wiórów aluminiowych i poprawić żywotność.
Serwis Heinedy
W przypadku produktów wytwarzanych przez sprzęt objęty umową, Hantian będzie współpracować z klientem w celu identyfikacji i testowania jakości sprzętu w okresie odbioru sprzętu.
Utworzenie magazynu części.
Wprowadzenie do usług w zakładzie
Regularna bezpłatna usługa powrotnych wizyt
Kompletny projekt pod klucz (proces, zarządzanie, utrzymanie ruchu, szkolenia, produkcja)
Stwórz trzypoziomowy system konserwacji.
Bezpłatna usługa aktualizacji oprogramowania.
Propozycja wstępnych planów budowy.
