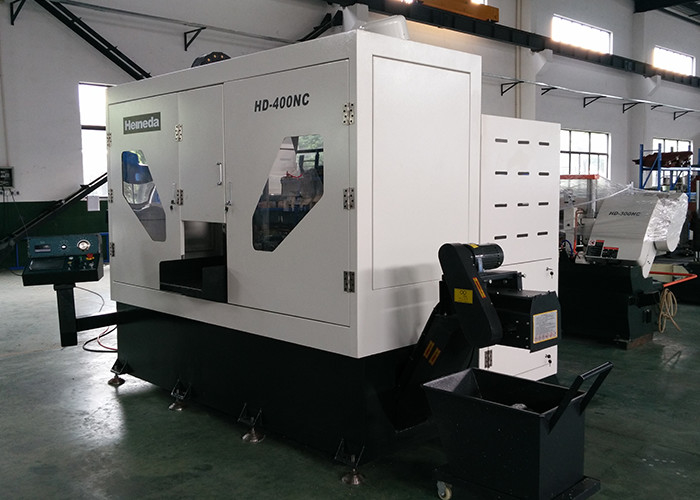

Piły taśmowe CNC z automatycznym podawaniem 400mm

Szybkobieżna pozioma przecinarka taśmowa z automatycznym podawaniem



Opis produktu

1. korzystanie z urządzenia

Stosowany głównie do uprawy wlewków aluminiowych i stopów aluminium.

2. Różnorodność i specyfikacje produktów do piłowania

● Rodzaj stopu: stop aluminium serii 1 ××× -7 ×××

3. główne cechy zespołu piły

Mniejsze zużycie materiału / wydajność piłowania wysoka / koszty eksploatacji niskie / bezpieczeństwo ochrona pełny zakres / oszczędność energii.Ochrona środowiska

4. wymagania i zużycie mediów energetycznych

● Warunki mediów energetycznych

Moc: trójfazowa moc AC

Napięcie: AC380V ± 10%

Częstotliwość: 50Hz ± 2%

● Sprężone powietrze: Ogólne przemysłowe sprężone powietrze

Ciśnienie powietrza: 0,4 MPa ~ 0,6 MPa (sam punkt dostępu do źródła powietrza ma filtr regulujący ciśnienie)

Ruch lotniczy: ≥ 3 m³/ h

Jakość powietrza: filtracja i suszenie

● Wymagania dotyczące środowiska pracy sprzętu

Najwyższa temperatura otoczenia: 45°C

Minimalna temperatura otoczenia: -10 ° C

Wilgotność względna: <67%

● Zużycie energii i mediów (zużycie energii i mediów podczas normalnej pracy sprzętu pokazano w Tabeli 2-1)

Tabela 2-1 Zużycie energii i mediów obliczone teoretycznie

Numer seryjny	Opis Projektu	jednostka	konsumpcja	posługiwać się	Notatka
1	Elektryczność	KWH	40	Zasilacz	AC 380V 50Hz
2	Skompresowane powietrze	M3 / godz	3	Piła z chłodzeniem kątowym i cięciem aluminium	Ogólnie sprężone powietrze
3	Olej chłodzący	ML / H	40	Chłodzenie taśmy piły	Olej chłodzący Accu-lube



Główne parametry techniczne sprzętu



Numer seryjny	Maksymalna zdolność piłowania	400 (mm)
1	Średnica piły	φ700 x 2 okrągłe (mm)
2	Prędkość piły	500 ~ 2000 m/min (Prędkość o zmiennej częstotliwości)
3	Prędkość posuwu piły	100 ~ 2000 mm / min (dostosowane zgodnie z materiałami do cięcia i specyfikacją)
4	Rozmiar taśmy piły mm	7050L × 34W × 1,1t (piła do twardego stopu)
5	Grubość cięcia mm	≤ 2
6	Weź stok	≤0,5 °
7	Dokładność mocowania długości mm	± 1
8	Piłowanie nie jest płaskie mm	<± 0,5
9	Żywotność taśmy piły m2	50-150
10	Chropowatość powierzchni piły μm	≤ 50
11	Szybkość cięcia cm2/ min	500 ~ 1500 (jednostka wydajności cięcia, powierzchnia przekroju poprzecznego cięcia w jednostce czasu)
12	Wskaźnik hałasu	≤ 85dB
13	Typ taśmy piły	pojedynczo leżący napinacz hydrauliczny / relaksacja
14	Tryb wstawiania	napęd hydrauliczny
15	Akapit roboczy Wysokość podłoża	770mm



Standard wykonania sprzętu

Ogólne warunki techniczne obróbki skrawaniem GB/T 9061-2006

Ogólne warunki techniczne spawania skrawaniem metali JB/T 9873-1999

Poziome łoże piły taśmowej, część 2 Parametry JBT4318.2-2002

Poziome łoże piły taśmowej Część 3 Test dokładności JBT4318.3-2002

Poziome łoże piły taśmowej Część 4 Warunki techniczne JBT4318.4-2002

Ogólne warunki techniczne układu hydraulicznego cięcia metalu JB / T10051-1999

Maszyny przemysłowe i urządzenia elektryczne, pierwsza część ogólnych warunków technicznych GB/T 5226.1

Ochrona bezpieczeństwa maszyn GB 16454

Instalacja elektryczna GB 5226.1

Wyposażenie Wszystkie komponenty i różne przyrządy różnych przyrządów to wszystkie jednostki (Si);główne elementy wyposażenia to urządzenia mechaniczne, elektryczne i elektroniczne, to niezawodne gwarancje bezpieczeństwa zapobiegające uszkodzeniom, błędom lub przypadkowym wypadkom.



Skład urządzenia i opis charakterystyczny



Ogólne warunki techniczne obróbki skrawaniem GB/T 9061-2006

Ogólne warunki techniczne spawania skrawaniem metali JB/T 9873-1999

Poziome łoże piły taśmowej, część 2 Parametry JBT4318.2-2002

Poziome łoże piły taśmowej Część 3 Test dokładności JBT4318.3-2002

Poziome łoże piły taśmowej Część 4 Warunki techniczne JBT4318.4-2002

Ogólne warunki techniczne układu hydraulicznego cięcia metalu JB / T10051-1999

Maszyny przemysłowe i urządzenia elektryczne, pierwsza część ogólnych warunków technicznych GB/T 5226.1

Ochrona bezpieczeństwa maszyn GB 16454

Instalacja elektryczna GB 5226.1

Wyposażenie Wszystkie komponenty i różne przyrządy różnych przyrządów to wszystkie jednostki (Si);główne elementy wyposażenia to urządzenia mechaniczne, elektryczne i elektroniczne, to niezawodne gwarancje bezpieczeństwa zapobiegające uszkodzeniom, błędom lub przypadkowym wypadkom.



Skład urządzenia i opis charakterystyczny

Profil składu wyposażenia:

Sprzęt składa się z piły taśmowej, układu hydraulicznego, urządzenia smarującego chłodząco-smarującego taśmę piły, urządzenia do przenoszenia wiórów, osłony bezpieczeństwa, układu sterowania elektrycznego i automatyki i tym podobnych.

3.1 Piła piła

● Piła taśmowa składa się z podstawy, piły, koła piły, części transmisyjnej, układu posuwu, części łoża, mechanizmu napinania taśmy, ramienia oraz mechanizmów kółek prowadzących lewego i prawego.

● Podstawa i część tnąca: Ostrze jest przyspawane i pokryte blachą stalową, a następnie ponownie podgrzane do ognia.Obróbka piaskowania powierzchni, precyzyjna obróbka, dobry projekt konstrukcji, piękny wygląd;

● Przekrój koła piły: Wykonany jest z importowanej twardej płyty aluminiowej (7075-T61) i jest wykończony, a felga przechodzi przez worek z wulkanizowanej gumy.Może zmniejszyć hałas podczas pracy;koło piły pracuje z płynną korektą równowagi, obraca się płynnie i ma długą żywotność.

● Sekcja transmisji: Napędzana przez silnik zmienny Datong, przez synchroniczną strukturę koła pasowego, moc jest przekazywana do aktywnego koła pasowego, a taśma piły pracuje z dużą prędkością.Wydajność transmisji jest wysoka i stabilna.Prędkość wynosi 500-2000 m / min, zakres prędkości jest duży i można go dostosować do cięcia piłą różnych gatunków stopów aluminium;

● System posuwu: System posuwu jest napędzany ciśnieniem hydraulicznym, a prędkość posuwu wynosi 0-2 m/min, bezstopniowa regulacja prędkości.

● Piła unosi się: użyj podwójnej kolumny przechylnej i liniowej struktury ślizgowej jako orbity podnoszącej, dwuniciowej prowadnicy po stronie napędu taśmy piły, a strona napinająca taśmę piły przyjmuje prowadnicę jednopasmową.Prowadnica liniowa to HGW45 / HGW35.

● Sekcja łóżka: Stolik łóżka wykonany jest z HT300.Oprócz zapewnienia wystarczającego podparcia dla piły do ​​cięcia materiału, istnieje również zestaw zacisków hydraulicznych do zestawu stałych pozycji, definiujących w ten sposób skok materiału do cięcia, aby zapewnić stabilność cięcia.

● Mechanizm napinający piły: Mechanizm napinający piły jest napędzany przez napęd hydrauliczny, przy użyciu manometru przyłącza elektrycznego do wyświetlania wartości naprężenia i zerwania zabezpieczenia taśmy;

● Prowadnica taśmy: Użyj lewej i prawej grupy prowadnic taśmy.Każda grupa kół prowadzących przymocowana do 4 regulowanych rolek prowadzących, materiał koła jest wykonany ze stali konstrukcyjnej stopowej (15CrMo), hartowanie powierzchniowe nawęglane, twardość 50-55 hrc, jest dobrze odporne na zużycie, a odcinek taśmy jest poddawany szlifowaniu, zapewniając dokładność prowadzenia Dodatkowo w tylnej części piły znajduje się pierścień ze stali wolframowej, który może zapewnić wystarczające wsparcie dla taśmy piły podczas piłowania i może zmniejszyć skuteczność wibracji taśmy piły.Na ramieniu stałym i ramieniu ruchomym montowany jest środek prowadzący, przeznaczony do regulacji konstrukcji, armia stała zaprojektowana jako integralna, montowana na suwaku, dzięki czemu 2 kolumny są połączone pod podstawą i ramieniem stałym, tworzą stabilną konstrukcję ramy, aby zapewnić wystarczające podparcie, aby zapewnić, że cięcie często spada i może zredukować wibracje.

● W pełni automatyczny system podawania: W pełni automatyczna piła kształtowa z łożem podającym, z 1 grupą zacisków hydraulicznych na łożu podającym, po podaniu materiału dociskowego podkładki, przez siłownik hydrauliczny napędzający zacisk podający na jego torze Funkcja podawania i może być karmione wielokrotnie.Zaletą jest to, że w pełni automatyczne mocowanie jest niekontrolowane, nie ma potrzeby ręcznej interwencji.Wadliwa dokładność ± 1 mm.

3.2 układ hydrauliczny

● Obiekt usługi: taśma piły jest napinana, piłowana, zaciskana, automatyczny mechanizm posuwu.

● Główne cechy:

Niezależna stacja pomp, scentralizowane sterowanie zaworem elektromagnetycznym.

Oprócz połączenia wężowego podłączona jest stalowa rura, dzięki czemu straty ciśnienia są skutecznie redukowane.

● Główne parametry techniczne:

Ciśnienie w układzie 7MPa

Ciśnienie robocze 5-6MPa

Czynnik roboczy Olej hydrauliczny zapobiegający rozdrabnianiu ISO46

Temperatura pracy 10°C-55°C

Chłodnica wiatrowa w trybie chłodzenia

Hałas ≤80dB

3.3 Urządzenie do smarowania chłodzenia taśmy piły

● Przyjęcie aerozolowego urządzenia chłodzącego typu gazowego.

● Składa się głównie ze zbiorników oleju, pomp powietrza, sterowników impulsów, dysz, zaworów elektromagnetycznych i tym podobnych.

● Po uruchomieniu urządzenia sprężonym powietrzem, po zmieszaniu powietrza i oleju chłodzącego, natryskiwanie części piłokształtnej taśmy piły, dzięki czemu powierzchnia powierzchni wytwarza film olejowy, szybko rozprowadza ciepło generowane podczas cięcia, zapewniając w ten sposób wysoką wydajność i wysoka dokładność powierzchni.

2 cechy: jednolity spray, dobry efekt chłodzenia, poprawa wydajności piły;

Popraw żywotność brzeszczotu

Popraw gładkość powierzchni piłowania

Zmniejsz zużycie układu chipowego

Olej chłodzący to ekstrakt roślinny, nietoksyczny i nieszkodliwy

3.4 urządzenie do przenoszenia wiórów

● Wnętrze pilarki wykorzystuje suwak do pobierania aluminium i wysuwania się do windy.

● W obszarze cięcia stosowane są prowadnice i osłony z blachy, a aluminium pocięte piłami jest wprowadzane do

3.5 Ochrona bezpieczeństwa

● Integralna ochrona, zapobiegająca rozpryskiwaniu się rozprysków aluminiowych chopperów i mgły olejowej.

● Przed i za osłoną znajdują się drzwi serwisowe, które są wygodne do codziennej konserwacji i wymiany taśmy piły.Wszystkie wyłączniki krańcowe do montażu drzwi serwisowych, drzwi otwierają wszystkie zasilacze wyjściowe PLC.Jednocześnie na ekranie dotykowym wyświetlany jest sygnał alarmowy odpowiadający odpowiedniemu przełącznikowi.

3.6 System sterowania elektrycznego i automatyki

● Stojąca na podłodze elektryczna szafka sterownicza, niezależne obciążenie i przycisk potwierdzenia natychmiastowego zatrzymania

● Zasilanie szafy sterowniczej AC: 380V / 50Hz trójfazowe 4 linie DC: 24V

● Wykorzystanie programowalnego sterownika (PLC) do sterowania procesem i programowalnego interfejsu człowiek (HMI) do wprowadzania parametrów procesu produkcyjnego, interfejs człowiek-maszyna posiada ustawienia parametrów, wyświetlanie danych, ochronę hasłem ważnych danych, alarmy błędów, wyświetlanie błędów, diagnozowanie problemów Funkcje.

● Urządzenie posiada funkcje sterowania ręcznego i automatycznego.

● Przycisk płyty operacyjnej urządzenia wykorzystuje przycisk Schneidera, wodoodporny, pyłoszczelny, z wyjątkiem symbolicznej instrukcji i wyświetlanej w kolorze.

● Zarezerwowany port komunikacyjny komputera.

● Konstrukcja separacji z elektryczną skrzynką sterującą (wodoodporna)

7.5 Środowisko pracy sprzętu: Wymaga obrabiarek dla długoterminowej stabilności w następującym środowisku pracy.

7.5.1 Zasilanie: AC380V ± 10%, 50 Hz ± 1 Hz.

7.5.2 Temperatura otoczenia: 5 ~ 40 ° C.

7.5.3 Wilgotność względna: <85%.

7.5.4 Ciśnienie sprężonego powietrza: 0,5 ~ 0,8 MPa.

7.6 bezpieczeństwo sprzętu

7.17.1 Sprzęt powinien być wyposażony w zabezpieczenie przed przeciążeniem, środki ochrony osobistej i przyciski awaryjnego wyłączania.

7.17.2 Sprzęt powinien być dostępny przez ponad 16 godzin bez awarii.
