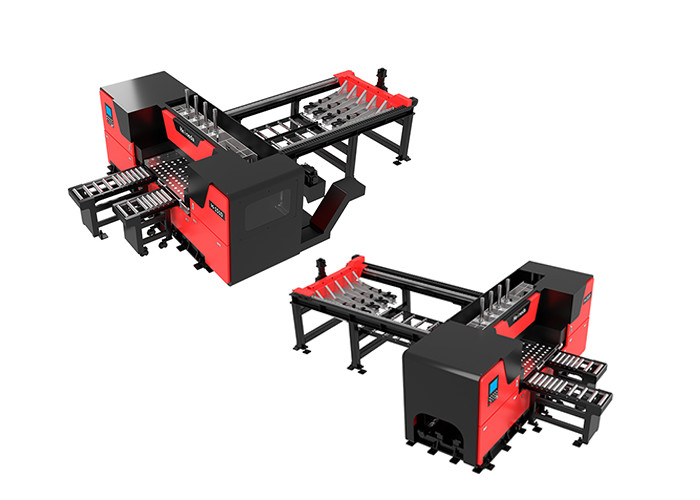

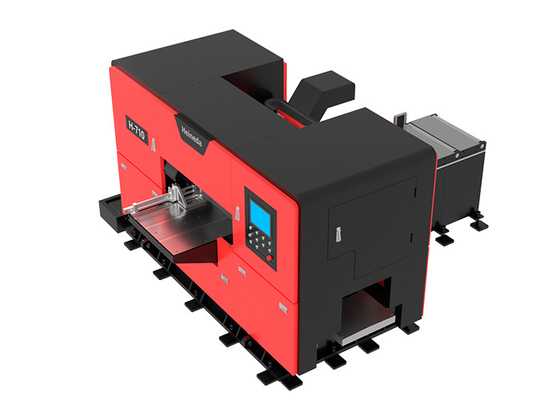

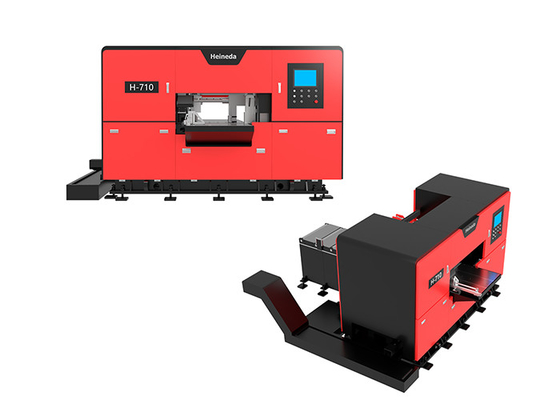

6bnc Heineda automatyczna piła do cięcia płytek aluminiowych / miedzianych / plastikowych

HL - 6BNC Automatyczna piła do blachy aluminiowej może ciąć blachę miedzianą

Opis

1. Podsumowanie obrabiarek

Nazwa maszyny: Automatyczna piła do płyt aluminiowych

Model: automatyczna przecinarka do blach aluminiowych HL-6BNC

▲ HL reprezentuje model piły do ​​blachy aluminiowej firmy Heineda.

▲ 6 reprezentuje rozmiar maszyny do cięcia piłą aluminiową, 6 można przeciąć 1600 mm.

▲ B reprezentuje głowę tego modelu.

▲ NC oznacza, że ​​to urządzenie jest w pełni automatycznym modelem.

Element tnący maszyny jest używany jako brzeszczot piły tarczowej, który charakteryzuje się wysoką wydajnością cięcia, dużą prędkością, oszczędnością energii, piłą, wąską itp. Główna piła aluminiowej płyty w zakresie grubości jest szczególnie odpowiednia do różnych aluminium płyty talerzowe i uformowana piła embrionalna.cięcie.

To urządzenie nadaje się również do cięcia blachy miedzianej, kompozytowej, plastikowej itp.

(1) Ta maszyna składa się z następujących głównych komponentów

A.Korpus urządzenia C. Ogólny system zaciskania E. Układ elektryczny

B.stół warsztatowy d.Automatyczne urządzenie podające F. Układ chłodzenia

(2).Struktura głównego komponentu i inne

A.Główny korpus wyposażenia

Korpus główny urządzenia składa się z czterech części: ramy głównej, mechanizmu podnoszonego, mechanizmu kroczącego głowicy, mechanizmu dociskowego brzeszczotu.

(Ja gospodarzę

Główna rama przyjmuje proces spawania, który jest lutowany po wyżarzaniu, a główna powierzchnia powierzchni jest obrabiana tak, aby jej powierzchnia była płaska.

(II) można podnieść

Podnoszenie głowicy jest zaprojektowane z równoległą podwójną szyną ślizgową i płynną głowicą podnoszącą układu hydraulicznego, aby sprostać potrzebom piłowania o różnych grubościach.

(III) Mechanizm głowicy maszyny

Silnik fleksograficzny napędzany przez mechanizm przesuwu głowicy, napęd zębatki i łączący lewą i prawą równoległą podwójną szynę ślizgową, skutecznie zmniejsza ruchomą bezwładność głowicy, poprawia płynność ogromnego ruchu i skutecznie zmniejsza drżenie zmiany biegów ruchu Najlepsza precyzja prostego cięcia.Maksymalna prędkość podróży może osiągnąć 9 m / min, a odwrót może osiągnąć 17 m / min.

(IV) mechanizm mocowania brzeszczotu

Podwójny kołnierz jest używany w połączeniu z nakrętką, a nakrętka jest dokręcana, aby dokręcić nakrętkę, zablokować brzeszczot, co jest wygodne i szybkie.

B.Stoł warsztatowy

Stół roboczy został zaprojektowany tak, aby pasował do ramy hosta, dzięki czemu operatorowi łatwiej jest przenosić arkusz, oszczędzając arkusze arkuszy.

C. Ogólny system zaciskania

Przy nacisku roweru obsługiwana jest ogólna forma osłony piezoelektrycznej, ciśnienie powietrza jest umieszczane na górnej prasie, blacha aluminiowa jest umieszczana na stole, zapewniając jednocześnie zaciskanie, wiązanie małego arkusza i pobieranie małego arkusza.

D.Automatyczne urządzenie do karmienia

Używane jest automatyczne urządzenie podające, a podawanie jest dokładne i wygodne.Jeśli piła do arkuszy masowych, o ile dane odpowiadają wejściu ekranu dotykowego, nie jest konieczne przecinanie piły nożowej przez operatora.

mi.Układ elektryczny

Układ elektryczny jest zaprojektowany z samodzielnym przełącznikiem skrzynki zasilającej, a zasilanie jest powszechnym przemysłowym trójfazowym zasilaniem elektrycznym, a napięcie wynosi 380 V.Niezależne przyciski na skrzynce elektrycznej, łatwe do zrozumienia.Podczas cięcia wystarczy położyć materiał na blacie i klawiszem uruchamiającym przycisk włącznika.Po włączeniu przełącznika przyciskowego pokrywa prasy jest wciśnięta, a główny silnik piły napędza szybki obrót brzeszczotu, brzeszczot jest automatycznie pod prąd, a po położeniu jazdy głowica jest cięta w materiał.Po zakończeniu całego procesu cięcia materiału, główny silnik piły zatrzymuje się, brzeszczot piły automatycznie opuszcza się na dół, a głowica automatycznie powraca do stałego punktu ustawionego przez odpowiednią stację roboczą.

F.System chłodzenia

Wykorzystuje roślinny olej do cięcia, energooszczędny i przyjazny dla środowiska, wymuszony olej przez układ chłodzenia oraz chłodzenie mgłą olejową, efekt chłodzenia.

2. Główne dane techniczne i parametry

Dane techniczne i parametry

Główna lista zakupów

Zakres częstotliwości zasilania i dostarczanie danych dokumentu

Często zadawane pytania

P: Czy jesteś producentem?
Odp .: Tak, mamy własną fabrykę i obiecujemy sprzedaż bezpośrednią po konkurencyjnej cenie.Zapraszamy do odwiedzenia naszej fabryki w dowolnym momencie.

P: Czy mogę otrzymać maszynę zgodnie z własnymi wymaganiami?
Odp .: Jasne. Akceptujemy OEM i ODM.

P: Po raz pierwszy używam tego rodzaju maszyny, czy jest łatwa w obsłudze?
Odp .: Istnieje film instruktażowy, który pokazuje, jak korzystać z maszyny i angielska instrukcja obsługi, które są wysyłane wraz z maszyną.Jeśli nadal masz jakieś pytania, zapewnimy ci bezpłatny profesjonalny przewodnik, dopóki nie będziesz mógł dobrze korzystać z maszyny.

Jeśli nie znalazłeś potrzebnej maszyny, również nie wahaj się z nami skontaktować.Zrobimy co w naszej mocy, aby dać ci najlepszą sugestię.
