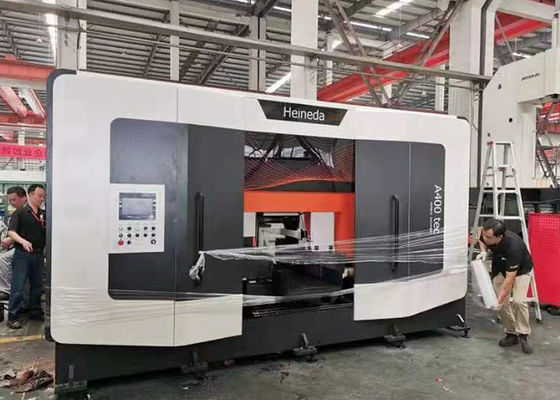

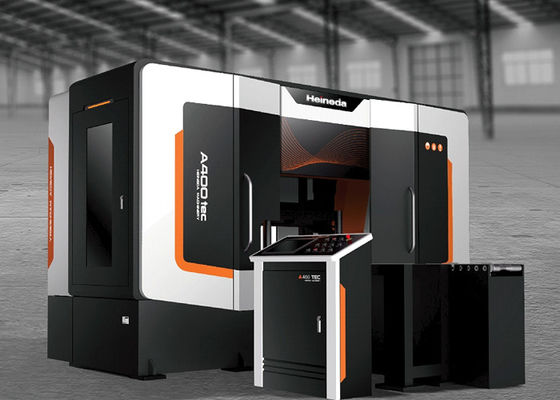

Piła A-400tec to w pełni automatyczna szybka piła pasowa, zaprojektowana specjalnie do piły aluminium i innych metali nieżelaznych.Jest odpowiedni do obróbki materiałów o dużej objętości w przemyśle lotniczym, przemysł motoryzacyjny, pleśni i wytłaczania.
Ten model posiada funkcje automatycznego podawania, ustawiania długości i piły, osiągając stabilną i szybką wydajność piły w warunkach ciągłej produkcji,co czyni go szczególnie odpowiednim dla przedsiębiorstw prowadzących produkcję wielkoskalową.
|
Kategoria
|
Parametry
|
Dane techniczne
|
|
Specyfikacja materiału
|
Rodzaj stopów
|
Aluminium i stop aluminium (1XXX7XXX)
|
|
Specyfikacja produktu
|
Średnica pręta
|
Φ80 Φ430 mm
|
|
Długość produktu
|
Długość produktu
|
5 mm ̇ 700 mm
|
|
Dane dotyczące wydajności
|
Umiejętność cięcia
|
430 mm
|
|
|
Prędkość przenośnika
|
500-2500 m/min
|
|
|
Obniżenie wskaźnika podaży
|
100-1000 mm/min (regulowane)
|
|
|
Dokładność długości
|
± 0,3 mm
|
Wymiary i ślad sprzętu
Główna jednostka piła: długość głównej części około 4,5 m, szerokość około 2,5 m (podlega rysunku fundamentów).
Przestrzeń instalacyjna: wokół urządzenia należy zarezerwować ≥1,0 m przestrzeni eksploatacyjnej i konserwacyjnej do celów kontroli, czyszczenia i bezpiecznego przejścia.
Powyższe wymiary są przeznaczone wyłącznie do oceny powierzchni fabrycznej; ostateczne wymiary instalacji będą oparte na rysunku układu fundamentów potwierdzonym przez obie strony.
|
Pozycja
|
Opis
|
|
Główna maszyna do cięcia
|
Możliwość cięcia 400 mm, automatyczne podawanie, stały rozmiar i zintegrowany system cięcia.
|
|
System hydrauliczny
|
Niezależna stacja hydrauliczna zapewnia zasilanie mechanizmu naciągania pasa i komponentów hydraulicznych.
|
|
System chłodzenia i smarowania pasami
|
Wykorzystuje system chłodzenia suchym powietrzem do chłodzenia i smarowania obszaru styku pasa.
|
|
System sterowania elektrycznego i automatycznego
|
Składa się z sterownika PLC, szafki sterującej i interfejsu człowiek-maszyna do sterowania sprzętem i wyświetlania stanu.
|
|
System zbierania chipów
|
Używa pneumatycznego systemu zbierania szczątków metalowych wytwarzanych podczas procesu cięcia.
|
Proces działania jest następujący:
- Etap podawania: surowce są podawane ręcznie do przedziału przenośnika rolkowego podawania.
- Tworzenie głowy: długość głowy jest ręcznie mierzona i pijana.
- Etap pozycjonowania: mechanizm ustawiania długości popycha przedmiot do ustawionej pozycji długości, a serwowy system kończy precyzyjne pozycjonowanie.
- Etap zaciskania: urządzenia zaciskające przed i po pionie działają równocześnie w celu stabilnego naciskania przedmiotu.
- Etap piły: ramka piły schodzi z ustawioną prędkością podawania, a piła pasmowa biegnie z dużą prędkością, aby zakończyć cięcie.
- Etap wciągania: zacisk przedpielążkowy nieznacznie się wciąga, ramka piły przesuwa się w górę, aby powrócić do pierwotnej pozycji, a system chłodzenia taśmą piły nieustannie rozpyla mgłę, aby ochłodzić materiał.
- Etap zrzucania: Produkty gotowe i odpady są ręcznie przetwarzane do kolejnych operacji.
- Etap cyklu: system automatycznie określa liczbę cięć i pozostałą długość materiału i przechodzi do kolejnego cyklu.
Produkt gotowy działa nieprzerwanie i automatycznie podczas procesu piła, bez konieczności ręcznej interwencji.
Dlaczego wybrać nas?
HEINEDA jest wiodącym przedsiębiorstwem w krajowej branży, uznanym za zaawansowany, dojrzały i niezależny zespół badawczo-rozwojowy.od samodzielnych maszyn do w pełni zintegrowanych linii produkcyjnych, w tym zautomatyzowane magazynowanie, piłowanie, wiercenie i łuszczenie zarówno aluminium, jak i żelaznych materiałów.Nasza bliska współpraca z najlepszymi firmami na całym świecie zapewnia, że dostarczamy dobrze zbilansowane, precyzyjnie dopasowane rozwiązania, które sprawdzone są w długoterminowych zastosowaniach przemysłowych.
Wprowadzenie produktu
Usługa techniczna i gwarancja
- Sprzedawca zapewnia wsparcie techniczne przez całe życie dla sprzętu kontraktowanego.
- Okres gwarancji produktu wynosi 12 miesięcy od daty przyjęcia i dostawy.
- w okresie gwarancji, w przypadku wystąpienia jakichkolwiek problemów z jakością (konieczne jest uzgodnienie konkretnych ram czasowych dla regionów poza Chinami kontynentalnymi): odpowiedź w ciągu 24 godzin,wysyłka personelu na miejscu w ciągu 48 godzin; usługi
personel nie opuszcza terenu, dopóki usterka nie zostanie rozwiązana; usterki sprzętu zostaną rozwiązane w ciągu 7 dni od przyjazdu.
- Poza okresem gwarancji sprzedawca zapewnia części zamienne i wsparcie techniczne na dłuższą metę oraz dostarcza części eksploatacyjne w cenie kosztowej.
