380V 3 fazy 50Hz Cięcie stali Pionowa piła taśmowa Głębokość gardzieli 580mm

Maksymalna głębokość cięcia pionowej piły taśmowej VH600 wynosi 580 mm

Przegląd wyposażenia
Model: Szybka pionowa piła taśmowa VH600
▲ VH oznacza model pionowej przecinarki taśmowej firmy Heineda.
▲ 600 reprezentuje wydajność piły piły
Maksymalna wysokość piłowania Φ400mm;
Maksymalna szerokość piłowania 600mm;
Maksymalna głębokość gardzieli piły to 580mm.
Jeśli zacisk zostanie dodany w zakresie stołu warsztatowego, można wykonać cięcie ukośne.

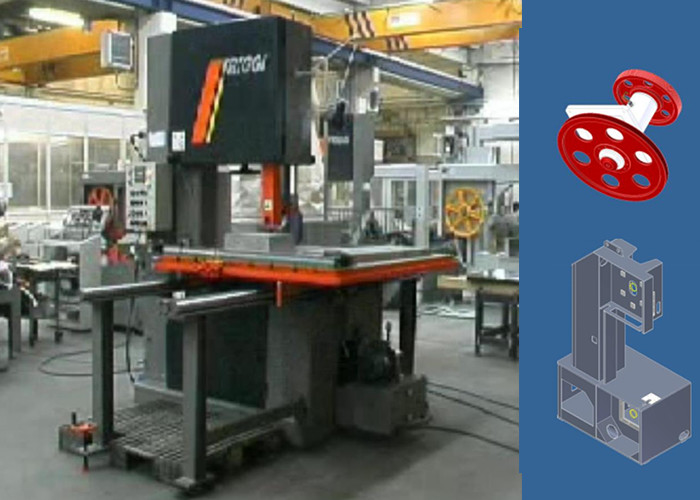

Rendery sprzętu

Główne parametry techniczne

Skład i charakterystyka sprzętu

Piła taśmowa składa się głównie z ramy piły, podstawy, koła piły, części transmisyjnej, zespołu kół prowadzących taśmę piły, przenośnika odpadów, układu hydraulicznego i elektrycznego układu sterowania.

Opis głównych części pionowej piły taśmowej VH600
Piła taśmowa składa się głównie z ramy piły, koła piły, części transmisyjnej, zespołu kół prowadzących taśmę piły, przenośnika odpadów, układu hydraulicznego i elektrycznego układu sterowania.

Część koła piły wykonana jest z rozciągniętej płyty aluminiowej 7075T6, twardo anodowanej.Po przetworzeniu jest korygowany przez równowagę dynamiczną, o dobrej wydajności, wysokich właściwościach mechanicznych i może wytrzymać duże prędkości i duże obciążenia rozciągające.

Część transmisyjna jest napędzana przez silnik konwersji częstotliwości TECO, który napędza aktywne koło pasowe w celu obracania, tym samym napędzając taśmę piły do ​​pracy z dużą prędkością.Prędkość taśmy piły jest regulowana przez przetwornicę częstotliwości w celu sterowania obrotami wyjściowymi silnika i jest wyświetlana na mierniku cyfrowym.

Łożysko zestawu kół piły taśmowej i łożyska części kluczowych są wykonane z produktów NSK.

Przełącznik jazdy służy do wykrywania, czy napięcie jest nieprawidłowe, a maszyna zatrzyma się automatycznie, jeśli nieprawidłowość jest nienormalna.Koło pasywne przyjmuje hamulec elektromagnetyczny.W przypadku wystąpienia nieprawidłowości stabilne ciśnienie działa na tarczę hamulcową, aby kontrolować obrót koła piły.

Część hydrauliczna przyjmuje niezależną stację pomp i jest sterowana przez scentralizowany zawór elektromagnetyczny.Wszystkie zawory elektromagnetyczne są wykonane z produktów tajwańskich.Z wyjątkiem części, które muszą być połączone wężami, wszystkie są połączone stalowymi rurami, aby skutecznie zmniejszyć straty ciśnienia.

Mechanizm przekładni pilarki jest precyzyjnie wyważony i skorygowany, aby zminimalizować wibracje i zapewnić, że taśma nie będzie się łatwo zerwać.
Część prowadząca taśmy piły przyjmuje rolki zaciskowe, jeden ustawiony u góry, a drugi, rolki są wykonane ze stali stopowej i są precyzyjnie szlifowane po obróbce azotowaniem powierzchni, z wysoką precyzją i dobrą odpornością na zużycie.
Rolka napędowa przenośnika odpadów jest zaprojektowana z solidnym wałem, aby zapewnić brak uszkodzeń podczas normalnego użytkowania;łożysko wałeczkowe przyjmuje dwustronne uszczelnione łożysko, aby uniknąć przedostawania się wiórów aluminiowych i poprawić żywotność.

Serwis Heinedy
W przypadku produktów wytwarzanych przez sprzęt objęty umową, Hantian będzie współpracować z klientem w celu identyfikacji i testowania jakości sprzętu w okresie odbioru sprzętu.
Utworzenie magazynu części.
Wprowadzenie do usług w zakładzie
Regularna bezpłatna usługa powrotnych wizyt
Kompletny projekt pod klucz (proces, zarządzanie, konserwacja, szkolenia, produkcja)
Stwórz trzypoziomowy system konserwacji.
Bezpłatna usługa aktualizacji oprogramowania.
Propozycja wstępnych planów budowy.

Wymagania elektryczne, gazowe i hydrauliczne całego sprzętu

Części elektryczne
Marka podzespołów elektrycznych 5
Elektroniczne elementy sterujące: Omron lub Schneider
Wymagania dotyczące instalacji elektrycznej
(1) Zarezerwowany interfejs komunikacyjny do połączenia z całym sterowaniem linią.
(2) Wszystkie niestałe linie wymagają elastycznej konstrukcji.
(3) Połączenie elektryczne części mechanicznych do szybkiej wymiany powinno być wtykowe.
(4) Przewody powinny być wiązane w wiązce.
(5) Przewody powinny być w pełni zabezpieczone, aby uniknąć uszkodzenia.
(6) Rozrusznik i przewody należy połączyć w formie wtyczek.

Wymagania dotyczące systemu sterowania
(1) Sprzęt powinien mieć co najmniej tryb pracy ręcznej i tryb pracy automatycznej.
(2) Ruchome części muszą być chronione od siebie, aby uniknąć kolizji samego sprzętu.
(3) Awarie sprzętu powinny być przedstawiane słownie.
(4) Sprzęt operacyjny musi być wyposażony w panel operacyjny.
(5) Interfejs użytkownika jest wyświetlany w postaci tekstu.
(6) Tryb pracy należy regulować za pomocą przełączników kluczowych.
(7) Cykl testowania produktu lub cykl sprzętu jest regulowany przez program i potwierdzany przez operatora sprzętu.

wymagania dotyczące ścieżki powietrza
Wymagania dotyczące marki dla elementów systemu pneumatycznego
Elementy drogowe Yade na Tajwanie
Wymagania dotyczące instalacji systemu powietrznego
(1) Połączenie między pneumatycznymi elementami elementów mechanicznych, które realizują szybką wymianę, musi być wtykowe.
(2) Rurociągi należy układać w wiązkach w rowkach rur.
(3) Gazociąg powinien być w pełni zabezpieczony, aby uniknąć uszkodzeń.
(4) Zawór powietrzny nie może być umieszczony w szafie sterowniczej i powinien być umieszczony w łatwo dostępnym miejscu.
(5) Wyciek jest niedopuszczalny w ścieżce powietrza po instalacji.
(6) Nawet jeśli dopływ powietrza wynosi tylko 4,5 bara, układ pneumatyczny musi realizować wszystkie funkcje.

ciśnienie w układzie hydraulicznym
Wymagania dotyczące instalacji układu hydraulicznego
(1) Złącza hydrauliczne części mechanicznych, które realizują szybką zmianę, muszą być wyposażone w szybkie złącza.Podczas procesu zmiany formy rura hydrauliczna musi być pozbawiona ciśnienia.
(2) Węże hydrauliczne są zaprojektowane tak, aby podczas aktywności nie występowało tarcie.Jeśli nie można tego uniknąć, należy zastosować odpowiednie środki ochronne dla przewodów hydraulicznych.
(3) Część rurociągu instalacji hydraulicznej nie może przeciekać.
(4) Unikaj wszelkich możliwych uszkodzeń przewodu hydraulicznego.
(5) Zawór hydrauliczny nie może być umieszczony w elektrycznej szafie sterowniczej i powinien być umieszczony w łatwo dostępnym miejscu.
(6) Stacja hydrauliczna powinna być wyposażona we wskaźnik poziomu oleju, filtr, wskaźnik i manometr zgodnie z zasadą hydrauliczną.Ponadto, aby zaoszczędzić zasoby, wymagane jest urządzenie odcinające, które wyłącza układ hydrauliczny podczas wyłączania;oraz funkcję automatycznego wyłączania, gdy poziom oleju jest niewystarczający.
(7) Zapewnij funkcję chłodzenia temperatury oleju;

FAQ

P: Czy jesteś producentem?
Odp .: Tak, mamy własną fabrykę i obiecujemy sprzedaż bezpośrednią po konkurencyjnej cenie.Zapraszamy do odwiedzenia naszej fabryki w dowolnym momencie.

P: Czy mogę otrzymać maszynę zgodnie z własnymi wymaganiami?
Odp .: Jasne. Akceptujemy OEM i ODM.

P: Po raz pierwszy używam tego rodzaju maszyny, czy jest łatwa w obsłudze?
Odp.: istnieje film instruktażowy, który pokazuje, jak korzystać z maszyny i angielska instrukcja obsługi wysyłana do ciebie z maszyną.Jeśli nadal będziesz mieć jakieś pytania, zapewnimy Ci bezpłatny profesjonalny przewodnik, dopóki nie będziesz mógł dobrze korzystać z maszyny.

Jeśli nie znalazłeś potrzebnej maszyny, nie wahaj się z nami skontaktować.Dołożymy wszelkich starań, aby dać Ci najlepszą sugestię.
