Maszyna do pił taśmowych CNC o wysokiej precyzji 400 mm pozioma do wlewków aluminiowych

Szybkobieżna pozioma przecinarka taśmowa do cięcia prętów okrągłych wlewków aluminiowych



Opis produktu

Przecinarka taśmowa jest obrabiarką do cięcia różnych materiałów metalowych.Zgodnie ze strukturą dzieli się na piłę taśmową poziomą i piłę taśmową pionową;w zależności od funkcji dzieli się na półautomatyczną piłę taśmową, automatyczną piłę taśmową i piłę taśmową CNC.Przecinarki taśmowe poziome można dalej podzielić na przecinarki taśmowe dwukolumnowe oraz przecinarki taśmowe nożycowe.Ten produkt to pozioma przecinarka taśmowa do cięcia wlewków aluminiowych i okrągłych prętów ze stopu aluminium

Rama piły poziomej piły jest ustawiona w kierunku pionowym lub w kierunku wychylenia ostrza, a taśma piły ma normalną wartość 40, aby utrzymać piłokształtny i przedmiot obrabiany w pionie.



1.1 Nazwa urządzenia

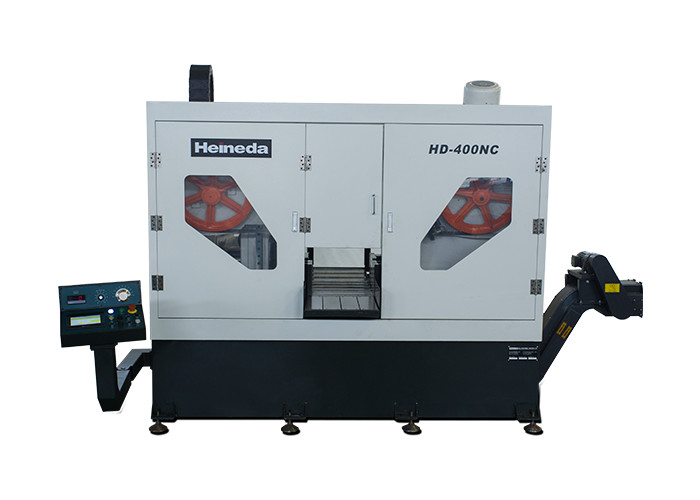

HD-400NC Pręt okrągły wysokiej prędkości pozioma piła zygzakowa

1.2 użycie urządzenia

Stosowany głównie do uprawy wlewków aluminiowych i stopów aluminium.

1.3 Różnorodność i specyfikacje produktów do cięcia

● Rodzaj stopu: stop aluminium serii 1 ××× -7 ×××

1.4 główne cechy zespołu piły

Mniejsze zużycie materiału / wydajność piłowania wysoka / koszty eksploatacji niskie / bezpieczeństwo ochrona pełny zakres / oszczędność energii.Ochrona środowiska

1.5 wymagania i zużycie mediów energetycznych

● Warunki mediów energetycznych

Moc: trójfazowa moc AC

Napięcie: AC380V ± 10%

Częstotliwość: 50Hz ± 2%

● Sprężone powietrze: Ogólne przemysłowe sprężone powietrze

Ciśnienie powietrza: 0,4 MPa ~ 0,6 MPa (sam punkt dostępu do źródła powietrza ma filtr regulujący ciśnienie)

Ruch lotniczy: ≥ 3 m³/ h

Jakość powietrza: filtracja i suszenie

● Wymagania dotyczące środowiska pracy sprzętu

Najwyższa temperatura otoczenia: 45°C

Minimalna temperatura otoczenia: -10 ° C

Wilgotność względna: <67%

● Zużycie energii i mediów (zużycie energii i mediów podczas normalnej pracy sprzętu pokazano w Tabeli 2-1)

Tabela 2-1 Zużycie energii i mediów obliczone teoretycznie

Numer seryjny	Opis Projektu	jednostka	konsumpcja	posługiwać się	Notatka
1	Elektryczność	KWH	40	Zasilacz	AC 380V 50Hz
2	Skompresowane powietrze	M3 / godz	3	Piła z chłodzeniem kątowym i cięciem aluminium	Ogólnie sprężone powietrze
3	Olej chłodzący	ML / H	40	Chłodzenie taśmy piły	Olej chłodzący Accu-lube



Główne parametry techniczne sprzętu



Numer seryjny	Maksymalna zdolność piłowania	400 (mm)
1	Średnica piły	φ700 x 2 okrągłe (mm)
2	Prędkość piły	500 ~ 2000 m/min (Prędkość o zmiennej częstotliwości)
3	Prędkość posuwu piły	100 ~ 2000 mm / min (dostosowane zgodnie z materiałami do cięcia i specyfikacją)
4	Rozmiar taśmy piły mm	7050L × 34W × 1,1t (piła do twardego stopu)
5	Grubość cięcia mm	≤ 2
6	Weź stok	≤0,5 °
7	Dokładność mocowania długości mm	± 1
8	Piłowanie nie jest płaskie mm	<± 0,5
9	Żywotność taśmy piły m2	50-150
10	Chropowatość powierzchni piły μm	≤ 50
11	Szybkość cięcia cm2/ min	500 ~ 1500 (jednostka wydajności cięcia, powierzchnia przekroju poprzecznego cięcia w jednostce czasu)
12	Wskaźnik hałasu	≤ 85dB
13	Typ taśmy piły	pojedynczo leżący napinacz hydrauliczny / relaksacja
14	Tryb wstawiania	napęd hydrauliczny
15	Akapit roboczy Wysokość podłoża	770mm



Standard wykonania sprzętu

Ogólne warunki techniczne obróbki skrawaniem GB/T 9061-2006

Ogólne warunki techniczne spawania skrawaniem metali JB/T 9873-1999

Poziome łoże piły taśmowej, część 2 Parametry JBT4318.2-2002

Poziome łoże piły taśmowej Część 3 Test dokładności JBT4318.3-2002

Poziome łoże piły taśmowej Część 4 Warunki techniczne JBT4318.4-2002

Ogólne warunki techniczne układu hydraulicznego cięcia metalu JB / T10051-1999

Maszyny przemysłowe i urządzenia elektryczne, pierwsza część ogólnych warunków technicznych GB/T 5226.1

Ochrona bezpieczeństwa maszyn GB 16454

Instalacja elektryczna GB 5226.1

Wyposażenie Wszystkie komponenty i różne przyrządy różnych przyrządów to wszystkie jednostki (Si);główne elementy wyposażenia to urządzenia mechaniczne, elektryczne i elektroniczne, to niezawodne gwarancje bezpieczeństwa zapobiegające uszkodzeniom, błędom lub przypadkowym wypadkom.



Skład urządzenia i opis charakterystyczny

Ogólne warunki techniczne obróbki skrawaniem GB/T 9061-2006

Ogólne warunki techniczne spawania skrawaniem metali JB/T 9873-1999

Poziome łoże piły taśmowej, część 2 Parametry JBT4318.2-2002

Poziome łoże piły taśmowej Część 3 Test dokładności JBT4318.3-2002

Poziome łoże piły taśmowej Część 4 Warunki techniczne JBT4318.4-2002

Ogólne warunki techniczne układu hydraulicznego cięcia metalu JB / T10051-1999

Maszyny przemysłowe i urządzenia elektryczne, pierwsza część ogólnych warunków technicznych GB/T 5226.1

Ochrona bezpieczeństwa maszyn GB 16454

Instalacja elektryczna GB 5226.1

Wyposażenie Wszystkie komponenty i różne przyrządy różnych przyrządów to wszystkie jednostki (Si);główne elementy wyposażenia to urządzenia mechaniczne, elektryczne i elektroniczne, to niezawodne gwarancje bezpieczeństwa zapobiegające uszkodzeniom, błędom lub przypadkowym wypadkom.



Skład urządzenia i opis charakterystyczny

Profil składu wyposażenia:

Sprzęt składa się z piły taśmowej, układu hydraulicznego, urządzenia smarującego chłodząco-smarującego taśmę piły, urządzenia do przenoszenia wiórów, osłony bezpieczeństwa, układu sterowania elektrycznego i automatyki i tym podobnych.

3.1 Piła piła

● Piła taśmowa składa się z podstawy, piły, koła piły, części transmisyjnej, układu posuwu, części łoża, mechanizmu napinania taśmy, ramienia oraz mechanizmów kółek prowadzących lewego i prawego.

● Podstawa i część tnąca: Ostrze jest przyspawane i pokryte blachą stalową, a następnie ponownie podgrzane do ognia.Obróbka piaskowania powierzchni, precyzyjna obróbka, dobry projekt konstrukcji, piękny wygląd;

● Przekrój koła piły: Wykonany jest z importowanej twardej płyty aluminiowej (7075-T61) i jest wykończony, a felga przechodzi przez worek z wulkanizowanej gumy.Może zmniejszyć hałas podczas pracy;koło piły pracuje z płynną korektą równowagi, obraca się płynnie i ma długą żywotność.

● Sekcja transmisji: Napędzana przez silnik zmienny Datong, przez synchroniczną strukturę koła pasowego, moc jest przekazywana do aktywnego koła pasowego, a taśma piły pracuje z dużą prędkością.Wydajność transmisji jest wysoka i stabilna.Prędkość wynosi 500-2000 m / min, zakres prędkości jest duży i można go dostosować do cięcia piłą różnych gatunków stopów aluminium;

● System posuwu: System posuwu jest napędzany ciśnieniem hydraulicznym, a prędkość posuwu wynosi 0-2 m/min, bezstopniowa regulacja prędkości.

● Piła unosi się: użyj podwójnej kolumny przechylnej i liniowej struktury ślizgowej jako orbity podnoszącej, dwuniciowej prowadnicy po stronie napędu taśmy piły, a strona napinająca taśmę piły przyjmuje prowadnicę jednopasmową.Prowadnica liniowa to HGW45 / HGW35.

● Sekcja łóżka: Stolik łóżka wykonany jest z HT300.Oprócz zapewnienia wystarczającego podparcia dla piły do ​​cięcia materiału, istnieje również zestaw zacisków hydraulicznych do zestawu stałych pozycji, definiujących w ten sposób skok materiału do cięcia, aby zapewnić stabilność cięcia.

● Mechanizm napinający piły: Mechanizm napinający piły jest napędzany przez napęd hydrauliczny, przy użyciu manometru przyłącza elektrycznego do wyświetlania wartości naprężenia i zerwania zabezpieczenia taśmy;

● Prowadnica taśmy: Użyj lewej i prawej grupy prowadnic taśmy.Każda grupa kół prowadzących przymocowana do 4 regulowanych rolek prowadzących, materiał koła jest wykonany ze stali konstrukcyjnej stopowej (15CrMo), hartowanie powierzchniowe nawęglane, twardość 50-55 hrc, jest dobrze odporne na zużycie, a odcinek taśmy jest poddawany szlifowaniu, zapewniając dokładność prowadzenia Dodatkowo w tylnej części piły znajduje się pierścień ze stali wolframowej, który może zapewnić wystarczające wsparcie dla taśmy piły podczas piłowania i może zmniejszyć skuteczność wibracji taśmy piły.Na ramieniu stałym i ramieniu ruchomym montowany jest środek prowadzący, przeznaczony do regulacji konstrukcji, armia stała zaprojektowana jako integralna, montowana na suwaku, dzięki czemu 2 kolumny są połączone pod podstawą i ramieniem stałym, tworzą stabilną konstrukcję ramy, aby zapewnić wystarczające podparcie, aby zapewnić, że cięcie często spada i może zredukować wibracje.

● W pełni automatyczny system podawania: W pełni automatyczna piła kształtowa z łożem podającym, z 1 grupą zacisków hydraulicznych na łożu podającym, po podaniu materiału dociskowego podkładki, przez siłownik hydrauliczny napędzający zacisk podający na jego torze Funkcja podawania i może być karmione wielokrotnie.Zaletą jest to, że w pełni automatyczne mocowanie jest niekontrolowane, nie ma potrzeby ręcznej interwencji.Wadliwa dokładność ± 1 mm.

3.2 układ hydrauliczny

● Obiekt usługi: taśma piły jest napinana, piłowana, zaciskana, automatyczny mechanizm posuwu.

● Główne cechy:

Niezależna stacja pomp, scentralizowane sterowanie zaworem elektromagnetycznym.

Oprócz połączenia wężowego podłączona jest stalowa rura, dzięki czemu straty ciśnienia są skutecznie redukowane.

● Główne parametry techniczne:

Ciśnienie w układzie 7MPa

Ciśnienie robocze 5-6MPa

Czynnik roboczy Olej hydrauliczny zapobiegający rozdrabnianiu ISO46

Temperatura pracy 10°C-55°C

Chłodnica wiatrowa w trybie chłodzenia

Hałas ≤80dB

3.3 Urządzenie do smarowania chłodzenia taśmy piły

● Przyjęcie aerozolowego urządzenia chłodzącego typu gazowego.

● Składa się głównie ze zbiorników oleju, pomp powietrza, sterowników impulsów, dysz, zaworów elektromagnetycznych i tym podobnych.

● Po uruchomieniu urządzenia sprężonym powietrzem, po zmieszaniu powietrza i oleju chłodzącego, natryskiwanie części piłokształtnej taśmy piły, dzięki czemu powierzchnia powierzchni wytwarza film olejowy, szybko rozprowadza ciepło generowane podczas cięcia, zapewniając w ten sposób wysoką wydajność i wysoka dokładność powierzchni.

2 cechy: jednolity spray, dobry efekt chłodzenia, poprawa wydajności piły;

Popraw żywotność brzeszczotu

Popraw gładkość powierzchni piłowania

Zmniejsz zużycie układu chipowego

Olej chłodzący to ekstrakt roślinny, nietoksyczny i nieszkodliwy

3.4 urządzenie do przenoszenia wiórów

● Wnętrze pilarki wykorzystuje suwak do pobierania aluminium i wysuwania się do windy.

● W obszarze cięcia stosowane są prowadnice i osłony z blachy, a aluminium pocięte piłami jest wprowadzane do

3.5 Ochrona bezpieczeństwa

● Integralna ochrona, zapobiegająca rozpryskiwaniu się rozprysków aluminiowych chopperów i mgły olejowej.

● Przed i za osłoną znajdują się drzwi serwisowe, które są wygodne do codziennej konserwacji i wymiany taśmy piły.Wszystkie wyłączniki krańcowe do montażu drzwi serwisowych, drzwi otwierają wszystkie zasilacze wyjściowe PLC.Jednocześnie na ekranie dotykowym wyświetlany jest sygnał alarmowy odpowiadający odpowiedniemu przełącznikowi.

3.6 System sterowania elektrycznego i automatyki

● Stojąca na podłodze elektryczna szafka sterownicza, niezależne obciążenie i przycisk potwierdzenia natychmiastowego zatrzymania

● Zasilanie szafy sterowniczej AC: 380V / 50Hz trójfazowe 4 linie DC: 24V

● Wykorzystanie programowalnego sterownika (PLC) do sterowania procesem i programowalnego interfejsu człowiek (HMI) do wprowadzania parametrów procesu produkcyjnego, interfejs człowiek-maszyna posiada ustawienia parametrów, wyświetlanie danych, ochronę hasłem ważnych danych, alarmy błędów, wyświetlanie błędów, diagnozowanie problemów Funkcje.

● Urządzenie posiada funkcje sterowania ręcznego i automatycznego.

● Przycisk płyty operacyjnej urządzenia wykorzystuje przycisk Schneidera, wodoodporny, pyłoszczelny, z wyjątkiem symbolicznej instrukcji i wyświetlanej w kolorze.

● Zarezerwowany port komunikacyjny komputera.

● Konstrukcja separacji z elektryczną skrzynką sterującą (wodoodporna)

7.5 Środowisko pracy sprzętu: Wymaga obrabiarek dla długoterminowej stabilności w następującym środowisku pracy.

7.5.1 Zasilanie: AC380V ± 10%, 50 Hz ± 1 Hz.

7.5.2 Temperatura otoczenia: 5 ~ 40 ° C.

7.5.3 Wilgotność względna: <85%.

7.5.4 Ciśnienie sprężonego powietrza: 0,5 ~ 0,8 MPa.

7.6 bezpieczeństwo sprzętu

7.17.1 Sprzęt powinien być wyposażony w zabezpieczenie przed przeciążeniem, środki ochrony osobistej i przyciski awaryjnego wyłączania.

7.17.2 Sprzęt powinien być dostępny przez ponad 16 godzin bez awarii.
