Energooszczędne piły taśmowe CNC do cięcia stopu aluminium 500-2000 m / min

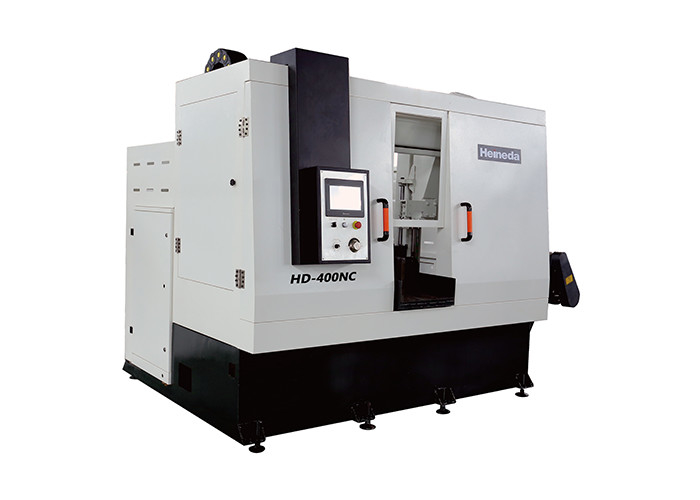

HD-400NC Wysokowydajna pozioma przecinarka taśmowa do cięcia stopu aluminium

Opis produktu

Ta maszyna może ciąć różne wlewki aluminiowe i okrągłe pręty ze stopu aluminium.Ma zalety dużej prędkości, wysokiej wydajności i wysokiej dokładności cięcia przedmiotu obrabianego.

Mechanizm serwo zacisku podającego o stałej długości składa się ze stalowej sekcji i płyty średniej spawanej, hartowanej i piaskowanej, a następnie obrabianej i montowanej.Dwukierunkowy synchroniczny zacisk hydrauliczny typu ramy, który może zacisnąć do 380 w okrągłych prętach i przyjmuje dwukierunkowy pręt śrubowy./ Silnik hydrauliczny w celu osiągnięcia centrowania i mocowania, podawanie i wymiarowanie jest uzupełniane przez serwomotoreduktor / liniową grupę szyn ślizgowych / śrubę kulową i ma funkcje powolnego startu i powolnego zatrzymywania oraz maksymalnego skoku.

System serwomechanizmu podnoszenia dziobu piły składa się z serwomotoreduktora o mocy 2,0 kW, dwukolumnowego mechanizmu prowadzącego, liniowej szyny ślizgowej / suwaka / śruby kulowej i pomocniczego hydraulicznego siłownika podnoszącego.

Koło prowadzące taśmy piły przyjmuje górne i dolne zestawy lewych i prawych precyzyjnych rolek prowadzących oraz koło podporowe piły ze stali wolframowej.Może osiągnąć 55HRC, z wysoką odpornością na zużycie prowadnicy, a koło oporowe piły ze stali wolframowej wytrzymuje głównie opór podczas procesu cięcia, a powierzchnia styku taśmy tnącej jest jednolita podczas pracy z dużą prędkością.

Główne parametry techniczne sprzętu

● Maksymalna zdolność piłowania: 400 (mm)

400x400

● Średnica pił: φ700 x 2 okrągłe (mm)

● Prędkość piły: 500 ~ 2000 m/min (prędkość o zmiennej częstotliwości)

● Prędkość posuwu piły: 100 ~ 2000 mm / min (dostosowana zgodnie z materiałami do cięcia i specyfikacjami)

● Rozmiar taśmy piły mm: 7050L × 34W × 1,1t (piła ze stopu twardego)

● Grubość cięcia mm: ≤ 2

● Weź nachylenie: ≤0,5 °

● Dokładność ustalania długości mm: ± 1

● Cięcie nie jest płaskie mm: <± 0,5

● Żywotność piły m2: 50-150

● Chropowatość powierzchni piły μm: ≤ 50

● Szybkość cięcia cm2 / min: 500 ~ 1500 (jednostka wydajności cięcia, powierzchnia przekroju cięcia w jednostce czasu)

● Wskaźnik hałasu: ≤ 85dB

● Typ piły taśmowej: napinacz hydrauliczny / relaksacja pojedynczo leżąca

● Tryb wkładania: napęd hydrauliczny

Akapit roboczy Wysokość podłoża: 770 mm

● Bezpieczeństwo:

Zerwany pasek wykrywa ciśnienie naciągu, a ciśnienie jest nieprawidłowe, pneumatyczne hydrauliczne urządzenie hamulcowe, wyzwalacz piły zatrzymuje się.

Bullfin jest przystosowany do aktualnej ochrony przed przeciążeniem.

Górne ramię pasa piły posiada funkcję ochrony przed kolizją.

1.1 Nazwa sprzętu

HD-400NC okrągły pręt szybkobieżny poziomy zygza tnący

1.2 użycie urządzenia

Stosowany głównie do uprawy wlewków aluminiowych i stopów aluminium.

1.3 Różnorodność i specyfikacje produktów do cięcia

● Rodzaj stopu: stop aluminium serii 1 ××× -7 ×××

1.5 główne cechy zespołu piły

Mniejsze zużycie materiału / wydajność piłowania wysoka / koszty eksploatacji niskie / bezpieczeństwo ochrona pełny zakres / oszczędność energii.Ochrona środowiska

1.6 Wymagania i zużycie mediów energetycznych

● Warunki mediów energetycznych

Moc: trójfazowa moc AC

Napięcie: AC380V ± 10%

Częstotliwość: 50Hz ± 2%

● Sprężone powietrze: Ogólne przemysłowe sprężone powietrze

Ciśnienie powietrza: 0,4 MPa ~ 0,6 MPa (sam punkt dostępu do źródła powietrza ma filtr regulujący ciśnienie)

Ruch lotniczy: ≥ 3 m³/ h

Jakość powietrza: filtracja i suszenie

● Wymagania dotyczące środowiska pracy sprzętu

Najwyższa temperatura otoczenia: 45°C

Minimalna temperatura otoczenia: -10 ° C

Wilgotność względna: <67%

● Zużycie energii i mediów (zużycie energii i mediów podczas normalnej pracy sprzętu pokazano w Tabeli 2-1)

Tabela 2-1 Zużycie energii i mediów obliczone teoretycznie

Standard wykonania sprzętu

Ogólne warunki techniczne obróbki skrawaniem GB/T 9061-2006

Ogólne warunki techniczne spawania skrawaniem metali JB/T 9873-1999

Poziome łoże piły taśmowej, część 2 Parametry JBT4318.2-2002

Poziome łoże piły taśmowej Część 3 Test dokładności JBT4318.3-2002

Poziome łoże piły taśmowej Część 4 Warunki techniczne JBT4318.4-2002

Ogólne warunki techniczne układu hydraulicznego cięcia metalu JB / T10051-1999

Maszyny przemysłowe i urządzenia elektryczne, pierwsza część ogólnych warunków technicznych GB/T 5226.1

Ochrona bezpieczeństwa maszyn GB 16454

Instalacja elektryczna GB 5226.1

Wyposażenie Wszystkie komponenty i różne przyrządy różnych przyrządów to wszystkie jednostki (Si);główne elementy wyposażenia to urządzenia mechaniczne, elektryczne i elektroniczne, to niezawodne gwarancje bezpieczeństwa zapobiegające uszkodzeniom, błędom lub przypadkowym wypadkom.
