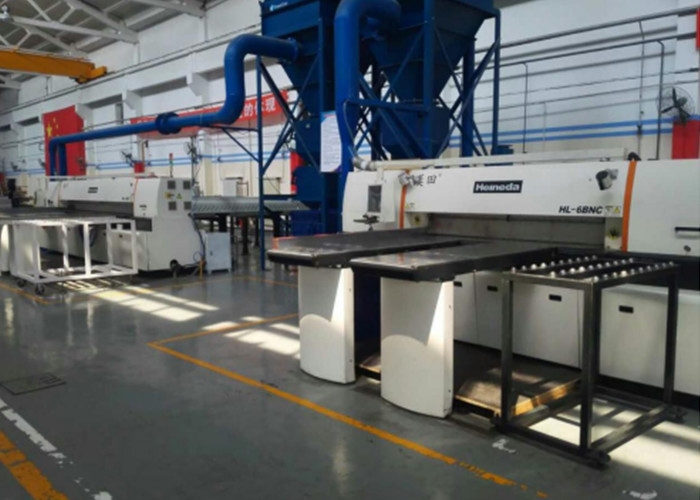

Piła do metalu CNC z długim rzędem 9m / min Wysoka wydajność HL-6BNC

HL-6BNC Sprzęt do cięcia płyt aluminiowych Piła do długich rzędów

Opis

Wysoka wydajność operacyjna, doskonała wydajność cięcia, stabilna praca, wygodna obsługa, konfiguracja twardego rdzenia, profesjonalna obsługa

Funkcje urządzenia:
1. Wysoka wydajność operacyjna
Szybszy posuw, wyższy moment obrotowy, wyższa wydajność cięcia i lepsza gładkość.Oszczędzaj pracę i popraw wydajność.
2. Doskonała wydajność cięcia
Większa dokładność transmisji, wyższa dokładność cięcia i dłuższa żywotność pił tarczowych.
3. Stabilna praca
Łóżko przyjmuje analizę elementów skończonych, a każdy element sprzętu przyjmuje znane marki, co skutecznie zmniejsza awaryjność sprzętu, a działanie każdego procesu jest bardziej stabilne, dzięki czemu praca sprzętu jest bezpieczniejsza i stabilniejsza.

Sześć zalet gwarancji stabilności produktu
1. Projekt produktu
2. Zespół B+R
3. Produkcja
4. Test wydajności
5. Samokontrola fabryczna
6. Obsługa posprzedażna!

1. Podsumowanie obrabiarki

Nazwa maszyny: Automatyczna piła do płyt aluminiowych

Model: Automatyczna piła do płyt aluminiowych HL-6BNC

▲ HL reprezentuje model piły do ​​płyt aluminiowych w Heinedzie.

▲ 6 oznacza wielkość przecinarki do aluminium, 6 można przeciąć 1600 mm.

▲ B reprezentuje głowę tego modelu.

▲ NC oznacza, że ​​to urządzenie jest w pełni automatycznym modelem.

Element piły maszyny jest używany jako brzeszczot tarczowy, który ma wysoką wydajność cięcia, dużą prędkość, oszczędność energii, piłę, wąską, itp. Główna piła do płyty aluminiowej w zakresie grubości jest szczególnie odpowiednia do różnych rodzajów aluminium płyty płytowe i formowana piła zarodkowa.skaleczenie.

To urządzenie nadaje się również do cięcia blachy miedzianej, płyty kompozytowej, płyty z tworzywa sztucznego itp.

(1) Ta maszyna składa się z następujących głównych elementów

a.Główny korpus urządzenia C. Ogólny system zaciskania E. Układ elektryczny

b.Stół warsztatowy re.Automatyczne urządzenie podające F. System chłodzenia

(2).Główny komponent struktura i inne

a.Główny korpus sprzętu

Korpus główny urządzenia składa się z czterech części: ramy głównej, mechanizmu podnoszonego, mechanizmu prowadzącego głowicy, mechanizmu zaciskowego brzeszczotu.

(Ja gospodarzę

Rama główna przyjmuje proces spawania, który jest lutowany po wyżarzaniu, a główna powierzchnia jest obrabiana tak, aby jej powierzchnia była płaska.

(II) można podnieść

Podnoszenie głowicy głowicy jest zaprojektowane z równoległą podwójną szyną ślizgową i płynnie podnoszoną głowicą układu hydraulicznego, aby zaspokoić potrzeby piłowania o różnych grubościach.

(III) Mechanizm głowicy maszyny

Silnik fleksograficzny napędzany przez mechanizm przesuwu głowicy, napęd zębatki i łączy lewą i prawą równoległą podwójną szynę ślizgową, skutecznie zmniejsza ruchomą bezwładność głowicy, poprawia płynność ogromnego ruchu i skutecznie zmniejsza drgania zmiany biegów ruchu Najlepsza prostolinijna precyzja cięcia.Maksymalna prędkość podróży może osiągnąć 9 m/min, a odwrót może osiągnąć 17 m/min.

(IV) mechanizm zaciskowy brzeszczotu

Podwójny kołnierz jest używany w połączeniu z nakrętką, a nakrętka jest dokręcana, aby dokręcić nakrętkę, zablokować brzeszczot, co jest wygodne i szybkie.

b.Stoł warsztatowy

Stół warsztatowy jest zaprojektowany tak, aby pasował do ramy hosta, dzięki czemu operator łatwiej przesuwa arkusz, oszczędzając arkusze arkuszy.

C. Ogólny system zaciskania

Przy docisku rowerowym działa cała piezoelektryczna forma osłony, ciśnienie powietrza jest umieszczane na górnej prasie, aluminiowy materiał arkuszowy jest umieszczany na stole, zapewniając jednocześnie zaciskanie, mały arkusz jest wiązany, a mały arkusz jest zabierany.

d.Automatyczne urządzenie do karmienia

Stosowane jest automatyczne urządzenie do podawania, a podawanie jest dokładne i wygodne.Jeśli piła do arkuszy masowych, o ile dane odpowiadające wejściu na ekranie dotykowym, nie jest konieczne cięcie piły nożowej przez operatora.

mi.Układ elektryczny

Układ elektryczny jest zaprojektowany z samodzielnym przełącznikiem skrzynki zasilającej, a zasilanie jest zwykłym przemysłowym trójfazowym zasilaniem elektrycznym, a napięcie wynosi 380V.Niezależne przyciski na skrzynce elektrycznej, łatwe do zrozumienia.Podczas cięcia wystarczy położyć materiał na blacie i klucz, aby uruchomić przełącznik przyciskowy.Po aktywacji przycisku, osłona prasy jest wciśnięta, a silnik piły głównej napędza szybki obrót brzeszczotu, brzeszczot jest automatycznie podnoszony, a po ustawieniu jazdy głowica jest wcinana w materiał.Po zakończeniu całego procesu cięcia materiału, główny silnik piły zatrzymuje się, brzeszczot automatycznie opada na dno, a głowica automatycznie powraca do stałego punktu ustawionego przez odpowiednią stację roboczą.

f.System chłodzenia

Wykorzystuje olej roślinny do cięcia, energooszczędny i przyjazny dla środowiska, wymuszony olej przez układ chłodzenia i chłodzenie mgłą olejową, efekt chłodzenia.

2. Główne specyfikacje techniczne i parametry

Specyfikacje techniczne i parametry

profil firmy
Znana jako dostawca precyzyjnych planów piłowania, Heineda rozwinęła się od tradycyjnego wyposażenia, maszyn półautomatycznych do automatycznych maszyn sterowanych cyfrowo i posiada ponad 100 typów samodzielnie opracowanych i opracowanych urządzeń.W produkcji precyzyjnych maszyn do cięcia aluminium produkty Heineda zdobyły uznanie wśród producentów sprzętu lotniczego, wojskowego i cywilnego na chińskim rynku kontynentalnym.

Heineda polega na centrum badawczo-rozwojowym w mieście Xinbei na Tajwanie, w każdej chwili ma wgląd w wymagania rynku i zaawansowane technologie oraz stale ulepsza proces produkcji i technologie aplikacji;przyjmuje koncepcję przedsiębiorstwa „zrównoważone innowacje, wieczny biznes” i cel 100% satysfakcji klienta oraz promuje rozwój chińskiego przemysłu wytwórczego.

Korzyść
1. Łóżko spawane z blachy rurowej
Sztywność i stabilność obrabiarki są dobre, a precyzja jest dobra.
2. Znakomite wykonanie
Niezawodna jakość i łatwa w użyciu
3. Jakość jest gwarantowana!
Zarządzanie integralnością, profesjonalne przetwarzanie i produkcja
