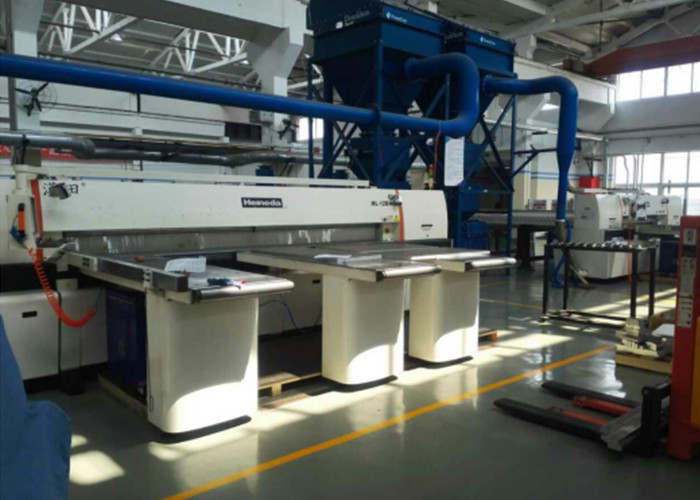

Wysokowydajna hydrauliczna piła do metalu CNC o długości cięcia 3800 mm

Hydrauliczna maszyna do cięcia piłą Automatyczna maszyna do cięcia aluminium

Opis
1. Łóżko spawane z blachy rurowej
Sztywność i stabilność obrabiarki są dobre, a precyzja jest dobra.
2. Znakomite wykonanie
Niezawodna jakość i łatwa w użyciu
3. Jakość jest gwarantowana!
Zarządzanie integralnością, profesjonalne przetwarzanie i produkcja

• Z wyjątkiem ruchomych rolek cała pozostała zawartość platformy roboczej wykonana jest z chromowanej blachy stalowej, aby uniknąć zarysowań materiałów.
• Zawieszony pazur zaciskowy do podawania ma funkcję napędzania i zaciskania pod ciśnieniem powietrza.
• Sterownik mechanizmu podającego znajduje się w konstrukcji serwomotor + przekładnia i zębatka.
• Fundament piłowania jest podnoszony za pomocą siły hydraulicznej;wznosząca się wysokość ostrza piły jest ustawiona zgodnie z grubością płyty.

Model: HL-12BNC komputerowa piła do płyt aluminiowych

▲ HL reprezentuje model piły do ​​płyt aluminiowych w Heinedzie.

▲ 12 oznacza rozmiar piły do ​​płyt aluminiowych, 12 można ciąć 3800 mm.

▲ BNC reprezentuje tę aluminiową piłę do płyt w pełni zautomatyzowanym modelu.

Specyfikacje techniczne i parametry

Właściwości mechaniczne

▲ Dotykowy ekran obsługi:

1. Dotknij 10-calowego ekranu operacyjnego.

2. Alternatywnie można ustawić wiele zestawów stołów warsztatowych, co jest wygodne do przekazania.

3. Funkcja wprowadzania przewodnika.

4. Funkcja samowykrywania błędu.

▲ Siedzisko z klipsem roboczym:

1. Dwustronna szyna łóżka zacisku roboczego składa się ze spawanej belki stalowej, a koło zębate i napęd tratwy są pokryte przekładnią i napędem rzędu zębów, podczas gdy poszycie twardej chromowanej szyny i drugiej strony oraz magnesu linijka osiąga dokładny stopień w podwójnej proporcji.Dzięki redukcji i dziennej precyzji serwonapędu o mocy 2 kW oraz szybkiemu pozycjonowaniu napędu, maksymalna prędkość osiąga 6 metrów na minutę.

▲ Konstrukcja belki dociskowej:

1. Zastosuj integralną konstrukcję belki dociskowej, pasujące do paska zębatego i cylindra, równomiernie napędzaj belkę toczną, a ciśnienie jest równomiernie rozłożone po obu stronach linii środkowej cięcia, a pasek jest zainstalowany na dole belki dociskowej, aby uniknąć prasa, prasa Powierzchnia uszkodzonej pracy, zapewniająca precyzyjną jakość cięcia.

▲ piła:

1. Zastosuj górne i dolne równoległe liniowe szyny ślizgowe, skutecznie zmniejsz blokowanie ruchu piłowania, zwiększ płynność ogromnego ruchu i skutecznie zmniejsz drgania ruchu, aby uzyskać najlepszą dokładność linii cięcia.

2. Silnik piły głównej 20 KM (15 kW), gigantyczny skuter wykorzystuje silnik o zmiennej częstotliwości 2 KM (1,5 kW) z reduktorem prędkości i precyzyjnym napędem rzędu zębów, piła główna z cylindrem olejowym, dzięki czemu piła jest mocniejsza, unikanie tradycyjnego napędu łańcuchowego Ciężarówka piła, wyciskanie itp. generowane.

3. Pozycjonowanie cięcia piłą może rozpocząć przycinanie z ustawień edycji szerokości programu.

4. Kwadratowe złącze zbiornika jest umieszczone pod piłą, a dwie strony folii pokrywają się nawzajem, rozciągają się do końca cięcia, aby zapewnić, że zbiornik na kurz osiągnie najwyższy zbiorczy efekt pyłu.

5. Skok piły tnie do 6 metrów na minutę, grzbiet osiąga 7 metrów na minutę, a wysokość pracy nie jest regulowana pokrętłem panelu, a prędkość cięcia można zmienić w momencie cięcia.Użytkownicy mogą dostosować swoje preferencje, które różnią się od ich własnej natury.

▲ Główna tabela:

Główny arkusz roboczy jest również tabelą pływającą.Miedziany bęben powietrzny jest umieszczony na panelu z chromowaniem koloidalnym.Wraz ze wzrostem trwałości poprawia się również wydajność pracy pracowników.

▲ Skrzyżujące pazury:

1. Liczba klipsów roboczych w konfiguracji standardowej: 12 klipsów pomocniczych.

2. Każdy dżem wyposażony jest w cylinder z mechanizmem dźwigniowym, a po pociągnięciu za obrabiany przedmiot można zapewnić, że obrabiany materiał zaciśnie arkusz.

▲pyłoszczelny

Segmentowe elementy pyłoszczelne wykorzystują przezroczyste arkusze z tworzywa sztucznego, które mogą skutecznie hamować odprowadzanie kurzu i mogą zapewnić bezpieczeństwo.

▲ Konfiguracja elektronicznej skrzynki sterowniczej:

1. Wszystkie części elektroniczne są kupowane na Tajwanie.

2. Serwomotor i serwonapęd to japoński Panasonic.

3. Falownik to angielski Waritatten z Tajwanu.

4. Części elektroniczne w ogóle nie potrzebują systemu chłodzenia, w przypadku popularnych części elektronicznych można kupić zamienniki na rynku bez obaw o wnikanie kurzu, o ile są regularnie czyszczone.

▲ Zasilanie:

1. Zasilacz jest trójfazowym zasilaniem przemysłowym o napięciu 380V/50Hz.

▲ zasilanie ciśnieniem powietrza:

1. Użyj ciśnienia powietrza do 5 ~ 6 kg/cm

▲ zakurzony:

1. Dostawca zapewnia tandemowy system zgarniający i jest jednocześnie instalowany na miejscu z piłą, aby zapewnić wióry.

2. ▲ Wyposażenie standardowe:

1. Brzeszczot lutowany: brzeszczot z węglików spiekanych (specjalna płyta aluminiowa).

2. Klips do pracy: 12.

3. Pływający surowiec: 1520 mm x 500 mm x 3.

4. Przybornik zawiera grupę narzędzi 1.

5. Główny silnik piły jest umieszczony w maszynie.

Części zamienne

Zajmują podłogę

Mechaniczna lista częściowych łatwych strat i materiałów eksploatacyjnych HL-12BNC

HL-12BNC elektronicznie sterowana część łatwej listy strat i materiałów eksploatacyjnych
