Hd-400nc Wysokiej Szybkości Góryzontalna Maszyna Do Piły Ogromnej Z Stopem Aluminiowym

HD-400NC Aluminium Alloy Round Bar High - Speed Horizontal Sawing Machine

Ochrona bezpieczeństwa

W przypadku złamania pasa stosuje się czujnik ograniczenia przebiegu cylindru napięcia.funkcja otwierania i wyłączania osłon oraz nieprawidłowy wyświetlacz alarmu systemu.

Charakterystyka wydajności narzędzia maszynowego
1. Maszyna ta może piła różne sztabki aluminium i aluminium stopu okrągłe pręty. Ma zalety wysokiej prędkości, wysokiej wydajności i wysokiej dokładności cięcia obrabiarki.

2Ma oczywiste zalety, takie jak wygodna obsługa i konserwacja, niezawodna wydajność, oszczędność energii i materiałów,i jest szeroko stosowany w przemyśle produkcyjnym i konserwacyjnym maszyn.

3Dwukolumnowa konstrukcja zapewniająca dokładność kierowania, stabilność i niezawodność piły.

4Szczeliny są zaciskane hydraulicznie, co jest wygodne do zaciskania materiałów, odpowiednie do cięcia materiałów formy.

5Mechanizm przesyłowy piły jest precyzyjnie zbilansowany i skorygowany w celu zmniejszenia wibracji, aby upewnić się, że pas piły nie jest łatwy do złamania i wyciągnięcia zębów.

1.1 Nazwa urządzenia

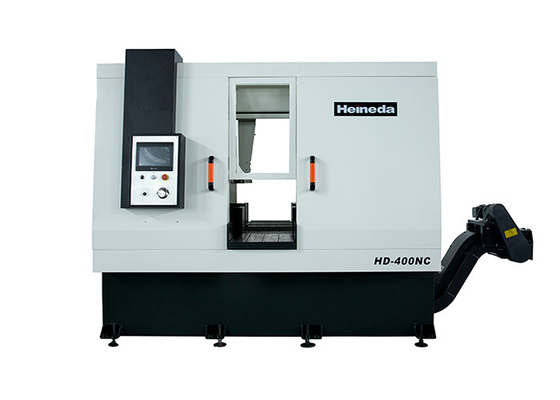

HD-400NC okrągły pręt wysokiej prędkości pozioma segarka zigza

1.2 użycie urządzenia

Używane głównie do uprawy sztabki aluminium i stopów aluminium.

1.3 różnorodność i specyfikacje wyrobów piłowniczych

● Rodzaj stopów: stop aluminium serii 1 × × -7 × × ×

1.4 główne cechy jednostki piłowniczej

Mniejsze zużycie materiałów / wysoka wydajność piła / niskie koszty eksploatacji / ochrona bezpieczeństwa w pełnym zakresie / oszczędności energii.

1.5 Wymagania i zużycie nośników energii

● Warunki mediów energetycznych

Pojemność: trójfazowa prąd przemienny

napięcie: AC380V ± 10%

Częstotliwość: 50 Hz ± 2%

● Ciśnione powietrze: ogólne przemysłowe ciśnione powietrze

Ciśnienie powietrza: 0,4 MPa ~ 0,6 MPa (sam punkt dostępu do źródła powietrza wyposażony jest w filtr regulujący ciśnienie)

ruch lotniczy: ≥ 3 m³/ h

Jakość powietrza: filtracja i suszenie

● Wymagania dotyczące środowiska eksploatacji urządzeń

Najwyższa temperatura otoczenia: 45 °C

Minimalna temperatura otoczenia: -10 °C

wilgotność względna: < 67%

● Zużycie energii i nośników (zużycie energii i nośników podczas normalnej pracy urządzeń przedstawiono w tabeli 2-1)

Tabela 2-1 Zużycie energii i nośników obliczone teoretycznie

Standardy wykonania urządzeń

Ogólne warunki techniczne cięcia metalu GB / T 9061-2006

Ogólne warunki techniczne spawania cięcia metalu JB / T 9873-1999

Wymagania w odniesieniu do zastosowań w odniesieniu do przyrządów, które nie są objęte wymaganiami niniejszego regulaminu

Badanie dokładności poziomej piły taśmowej część 3 JBT4318.3-2002

Wymagania techniczne w odniesieniu do przyrządów, które nie są objęte wymogami niniejszego rozporządzenia

Ogólne warunki techniczne dla układu hydraulicznego do cięcia metalu JB / T10051-1999

Maszyny przemysłowe i urządzenia elektryczne, pierwsza część ogólnych warunków technicznych GB / T 5226.1

Ochrona bezpieczeństwa maszyny GB 16454

System elektryczny GB 5226.1

Wszystkie komponenty i różne instrumenty różnych instrumentów są jednostkami (Si); główne komponenty sprzętu obejmują urządzenia mechaniczne, elektryczne i elektroniczne,są niezawodnymi gwarancjami bezpieczeństwa w celu zapobiegania uszkodzeniom spowodowanym błędami lub przypadkowymi wypadkami.

Skład i opis właściwości urządzenia

Ogólne warunki techniczne cięcia metalu GB / T 9061-2006

Ogólne warunki techniczne spawania cięcia metalu JB / T 9873-1999

Wymagania w odniesieniu do zastosowań w odniesieniu do przyrządów, które nie są objęte wymaganiami niniejszego regulaminu

Badanie dokładności poziomej piły taśmowej część 3 JBT4318.3-2002

Wymagania techniczne w odniesieniu do przyrządów, które nie są objęte wymogami niniejszego rozporządzenia

Ogólne warunki techniczne dla układu hydraulicznego do cięcia metalu JB / T10051-1999

Maszyny przemysłowe i urządzenia elektryczne, pierwsza część ogólnych warunków technicznych GB / T 5226.1

Ochrona bezpieczeństwa maszyny GB 16454

System elektryczny GB 5226.1

Wszystkie komponenty i różne instrumenty różnych instrumentów są jednostkami (Si); główne komponenty sprzętu obejmują urządzenia mechaniczne, elektryczne i elektroniczne,są niezawodnymi gwarancjami bezpieczeństwa w celu zapobiegania uszkodzeniom spowodowanym błędami lub przypadkowymi wypadkami.

Skład i opis właściwości urządzenia

Profil składu urządzenia:

Urządzenie składa się z piły taśmowej, układu hydraulicznego, urządzenia smarowego do chłodzenia taśmą piły, urządzenia przenoszącego chipy, osłony bezpieczeństwa, systemu sterowania elektrycznego i automatycznego,i tym podobne.

3.1 Maszyna do piły z piłą

● Piła pasowa składa się z podstawy, piły, koła piły, części przesyłowej, układu zasilającego, części łóżka, mechanizmu naciągania taśmy, ramienia oraz mechanizmów lewego i prawego koła przewodnika.

● Podłoga i część piłowa: ostrze jest spawane i obrobione blajdą stalową, a następnie poddawane jest ponownej obróbce na ogień.piękny wygląd;

● Sekcja koła piły: Jest wykonana z importowanej twardej płyty aluminiowej (7075-T61) i jest wykończona, a obręcz przechodzi przez worek z wulkanizowanej gumy.koło piły działa z płynną korektą równowagi, obracając się płynnie i długą żywotność.

● Sekcja przesyłowa: Napędzana przez zmienny silnik Datong, przez synchroniczną strukturę koła, moc jest przekazywana do aktywnego koła, a pas piły działa z dużą prędkością.Wydajność transmisji jest wysoka i stabilna. Prędkość wynosi 500-2000m / min, zakres prędkości jest duży i może być dostosowany do cięcia piły różnych klas stopu aluminium;

● System podawania: system podawania jest napędzany przez ciśnienie hydrauliczne, a prędkość podawania wynosi 0-2 m / min, regulacja prędkości bez kroków.

● Wzniesienie piły: użyj podwójnej kolumny nachylonej i liniowej struktury przesuwnej jako orbity podnoszącej, dwustronnego kierownika po stronie napędu taśmy piły, a strona zaciskania taśmy piły przyjmuje jednostronnego kierownika.Liniowy slajd jest HGW45 / HGW35.

● Sekcja łóżkowa: Stolik łóżkowy wykonany jest z HT300. Oprócz zapewnienia wystarczającego wsparcia materiału piły, istnieje również zestaw zacisków hydraulicznych do ustawienia ustawionych pozycji,w ten sposób określa się bieg materiału piłowego w celu zapewnienia stabilności piły.

● Mechanizm naciągania piły: mechanizm naciągania piły jest napędzany napędem hydraulicznym, przy użyciu miernika ciśnienia podłączonego do prądu elektrycznego, aby wyświetlić wartość napięcia i mieć ochronę przed uszkodzeniem pasma;

● Urządzenie kierownicze paska piłowego: Użyj lewej i prawej grupy paska piłowego.wygaszanie powierzchniowe węglowodane, twardość 50-55 hc, jest dobrze odporna na zużycie, a sekcja taśmy jest obdana szlifowaniu, zapewniając dokładność prowadzenia.który może zapewnić wystarczającą opiekę taśmy piłowej podczas piły, i może zmniejszyć skuteczność wibracji taśmy piły.zamontowane na suwakie, tak aby 2 kolumny były połączone pod podstawą i stałym ramieniem armii,tworzą stabilną strukturę ramy, aby zapewnić wystarczające wsparcie, aby zapewnić, że piła często spada i może zmniejszyć drgania.

● Całkowicie automatyczny system karmienia: Całkowicie automatyczna maszyna piłowa z łóżkiem karmiącym, z 1 grupą zacisków hydraulicznych na łóżku karmiącym, po karmieniu materiał do zaciskania podkładki,przez cylinder hydrauliczny napędzający zacisk zasilający na jego torze Funkcja zasilająca i może być podana wielokrotnieZaletą jest, że całkowicie automatyczne mocowanie jest niekontrolowane, bez konieczności ręcznej interwencji.

3.2 układ hydrauliczny

● Przedmiot serwisowania: pas piły jest napięty, piła wciska się, zaciska, mechanizm automatycznego podawania.

● Główne cechy:

Niezależna stacja pompowa, scentralizowane sterowanie zawórem magnetycznym.

Oprócz podłączenia węża podłączona jest rurka stalowa, dzięki czemu skutecznie zmniejsza się utratę ciśnienia.

● Główne parametry techniczne:

Ciśnienie układu 7MPa

Ciśnienie robocze 5-6 MPa

Środek roboczy ISO46 olej hydrauliczny przeciwminowy

Temperatura pracy 10 ° C -55 ° C

Tryb chłodzenia chłodnik wiatrowy

Hałas ≤ 80 dB

3.3 Urządzenie smarowe do chłodzenia taśmą piła

● Wprowadzenie gazowego urządzenia chłodzącego w powietrzu.

● Składa się głównie z zbiorników oleju, pomp powietrznych, kontrolerów pulsu, dyszek, zaworów magnetycznych i tym podobnych.

● Po uruchomieniu urządzenia przez sprężone powietrze, po zmieszaniu powietrza i oleju chłodzącego, rozpylanie części zęba piły paska piły, sprawiając, że powierzchnia powierzchni wytwarza film olejowy,szybko rozprowadzać ciepło wytwarzane podczas cięcia, zapewniając tym samym wysoką wydajność i wysoką dokładność powierzchni.

2 Cechy: równomierne rozpylanie, dobry efekt chłodzenia, poprawa wydajności piły

Zwiększenie czasu użytkowania ostrza piły

Poprawa gładkości powierzchni piła

Zmniejszenie zużycia układu chipów

Olej chłodzący to ekstrakt roślinny, nietoksyczny i nieszkodliwy

3.4 urządzenie przenoszące chipy

● Wnętrze piłarki wykorzystuje suwak, który wyciąga aluminiowy materiał i wyciąga go do windy.

● Na przestrzeni do piły używa się blachy metalowej do kierowania i ochrony, a obcinany aluminiowy materiał z pił jest wprowadzany do

3.5 Ochrona bezpieczeństwa

● Integralna ochrona, zapobieganie zanieczyszczeniu śmigłowcami aluminiowymi i plamami olejowymi.

● Przed i po osłonie znajduje się drzwi serwisowe, które są wygodne do codziennej konserwacji i wymiany pasów piły.Drzwi otwierają wszystkie źródła zasilania PLCJednocześnie na ekranie dotykowym wyświetlany jest sygnał alarmowy odpowiadający odpowiedniemu przełącznikowi.

3.6 System sterowania elektrycznym i automatycznym

● Elektryczna skrzynia sterująca na podłodze, niezależne obciążenie i przycisk natychmiastowego zatrzymania

● Moc kabiny sterującej AC: 380V / 50Hz trójfazowa 4-linia DC: 24V

● Korzystanie z sterownika programowalnego (PLC) do sterowania procesem i programowalnego interfejsu człowieka (HMI) do wprowadzania parametrów procesu produkcyjnego, interfejs człowiek-maszyna ma ustawienia parametrów,wyświetlanie danych, ważne dane chronione hasłem, alarm awaryjny, wyświetlacz awaryjny, funkcje diagnostyki problemów.

● Urządzenie posiada funkcje sterowania ręcznego i automatycznego.

● Przycisk dysku operacyjnego urządzenia jest wykonany przyciskem Schneidera, wodoodpornym i bezprawnym, z wyjątkiem symbolicznych instrukcji i koloru.

● Rezerwowany port komunikacji komputerowej.

● Projektowanie oddzielenia z elektryczną skrzynką sterującą ( wodoodporna)

7.5 Środowisko pracy sprzętu: wymaga stabilności długookresowej narzędzi maszynowych w następujących warunkach pracy:

7.5.1 Moc: AC380V ± 10%, 50 Hz ± 1 Hz.

7.5.2 Temperatura otoczenia: 5 ~ 40 °C.

7.5.3 wilgotność względna: <85%.

7.5.4 Ciśnienie sprężonego powietrza: 0,5 ~ 0,8 MPa.

7.6 bezpieczeństwo sprzętu

7.17.1 Sprzęt powinien być wyposażony w urządzenia zabezpieczające przed przeciążeniem, urządzenia ochrony indywidualnej oraz przyciski awaryjnego wyłączenia.

7.17.2 Sprzęt powinien być dostępny przez ponad 16 godzin bez awarii.

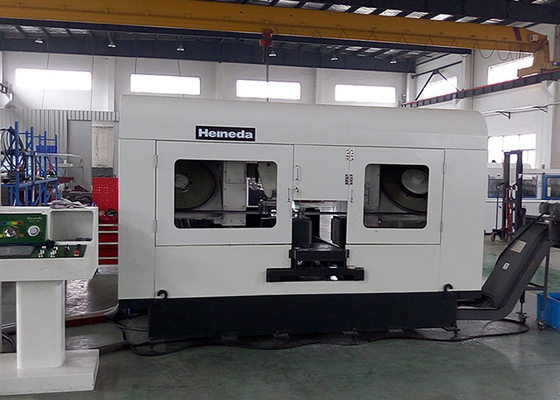

Wyświetlacz produktu

Szczegóły dotyczące opakowania
Pianka wewnątrz, folia plastikowa na zewnątrz, drewniana skrzynka jest opcjonalna.
