VH500 Wysokiej Prędkości Piła Pionowa
Przegląd wyposażenia
Znany jako dostawca precyzyjnych planów pilarów, Heineda rozwinął się z tradycyjnych urządzeń,Ma ponad 100 rodzajów samodzielnie opracowanych i opracowanych urządzeń.W produkcji precyzyjnych maszyn do piły z aluminium produkty Heineda zyskały uznanie wielu producentów sprzętu lotniczego, wojskowego i cywilnego na rynku chińskim.
Model: Wysokoprędkowa piła pionowa VH500
▲ VH to skrót od Vertical Band Sawing Machine modelu firmy Hantian.
▲ 500 oznacza pojemność piłownicy
maksymalna wysokość piły Φ400 mm;
maksymalna szerokość piły 500 mm;
Maksymalna głębokość gardła jest 580 mm.
W przypadku dodania zacisku w obrębie stanowiska pracy można wykonać cięcie diagonalne.

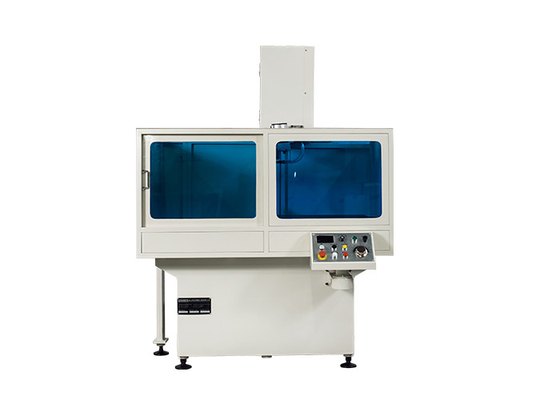

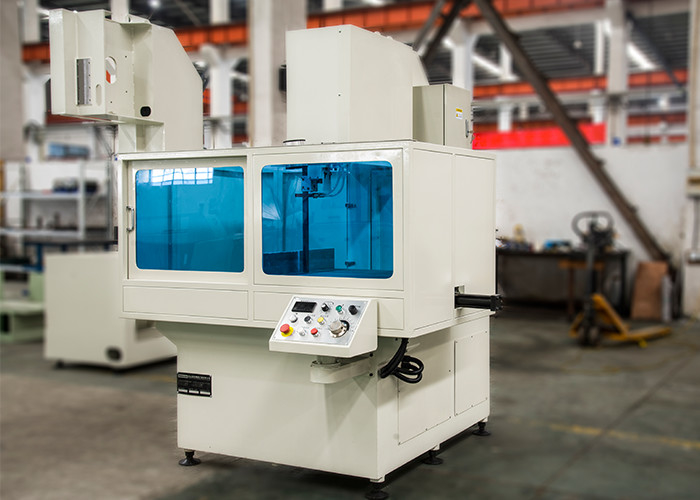

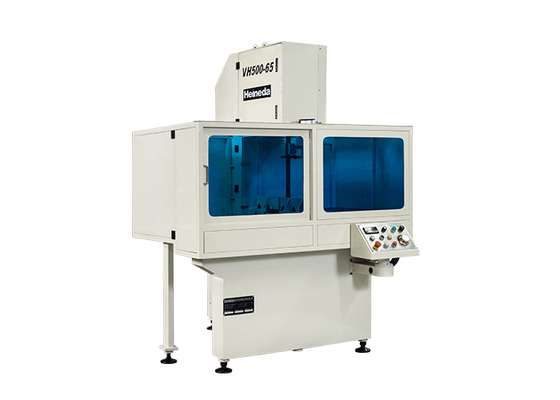

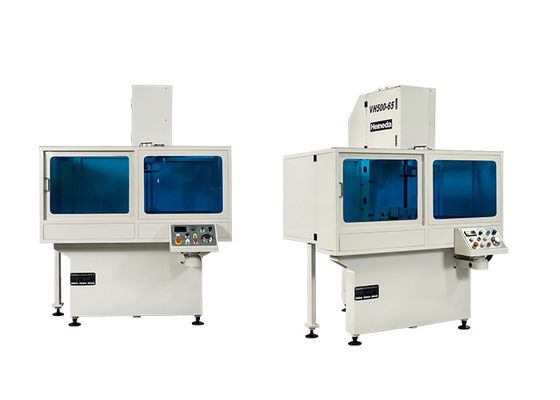

Wykonywanie obrazu sprzętu
Główne parametry techniczne
| Nazwa projektu |
Wielkoścarowa piła pionowa VH500 |
| zdolność do piły |
Wysokość gardła: 400 mm, głębokość gardła: 580 mm |
| Prędkość pasów piły |
500-2000m/min (regulacja prędkości konwersji częstotliwości) |
| Specyfikacje taśmy piła |
34 szerokość X 1,1 grubość X5560 długość (mm) |
| Metoda naciągania pasów piły |
Wyroby z włókien mechanicznych |
| Ścieżka przewodnicza pasów piły |
Zmiennik do ściskania rolków, podkład z stali wolframowej z piły tylnej |
| Specyfikacje koła piłowego |
Prężnica 630, 7075T651, twardy anodowany |
| Specyfikacje piły |
Q235 spawanie grupowe płyt stalowych, obróbka przeciwprężowa, obróbka precyzyjna, o masie około 2 ton |
|
Silnik z pasem piły
|
11 kW TECO |
| silnik hydrauliczny |
00,75 KW (Taiwan) |
| Metoda chłodzenia taśmą piłową |
System chłodzenia mgły olejowej pod ciśnieniem powietrza niemal suchego |
| pojemność oleju hydraulicznego |
50L (niezależna stacja hydrauliczna) |
| Wymagania energetyczne |
380 V X 3 fazy X 50 Hz |
| Pudełko dystrybucyjne |
Niezależna skrzynia dystrybucyjna (IP55), umieszczona po bokach maszyny |
| Pudełko operacyjne |
Konstrukcja i przód maszyny, obsługiwane przyciskami i przyciskami regulacji prędkości |
| Piła pionowa |
≤ 0,5 mm
|
| Dokładność płaskość |
≤ 0,5 mm
|
Skład i właściwości urządzeń
Piła pasmowa składa się głównie z ramki piły, podstawy, koła piły, części przesyłowej, grupy kół kierowniczych pasów piły, przenośnika odpadów, systemu hydraulicznego i systemu sterowania elektrycznego.
Opis głównych części piły pionowej VH500
Piła pasmowa składa się głównie z ramki piły, koła piły, części przesyłowej, grupy kół kierowniczych pasma piły, przenośnika odpadów, systemu hydraulicznego i systemu sterowania elektrycznego.
Część koła piły wykonana jest z 7075T6 rozciągniętej płyty aluminiowej, twardo anodowanej.i może wytrzymać dużą prędkość i duże obciążenia ciągłe.
Część przesyłowa jest napędzana przez silnik konwersji częstotliwości TECO, który napędza aktywny kołownik do obrotu, a tym samym napędza pas piły do pracy z dużą prędkością.Prędkość paska piły jest regulowana przez konwerter częstotliwości do sterowania obroty wyjściowe silnika, i jest wyświetlany przez cyfrowy licznik.
łożyska zestawu koła pasów piły i łożyska części kluczowych są wykonane z produktów NSK.
Przełącznik jazdy jest używany do wykrywania, czy napięcie jest nieprawidłowe, a maszyna automatycznie się zatrzyma, jeśli nieprawidłowość jest nieprawidłowa.Kiedy występuje nieprawidłowość, stabilne ciśnienie działa na tarczę hamulcową w celu kontrolowania obrotu koła piły.
Część hydrauliczna przyjmuje niezależną stację pompową i jest sterowana przez scentralizowany zawór magnetyczny.Z wyjątkiem części, które muszą być podłączone do węży, wszystkie są połączone przez rury stalowe, aby skutecznie zmniejszyć utratę ciśnienia.
Mechanizm przesyłowy piły jest precyzyjnie wyważony i korygowany w celu zminimalizowania drgań i zapewnienia, że pas piły nie jest łatwy do złamania.
Część prowadząca paska piły przyjmuje rolki do zaciskania, jeden zestaw na górze, a drugi, rolki są wykonane ze stali stopowej i są precyzyjnie mielone po obróbce nitrurowania powierzchni,o wysokiej precyzji i dobrej odporności na zużycie.
Rulki napędowe przenośnika odpadów są zaprojektowane z solidnym wałem, aby zapewnić brak złamania podczas normalnego użytkowania;łożysk rolkowy przyjmuje obustronne łożysko zamknięte, aby uniknąć wchłaniania żetonów aluminiowych i poprawić żywotność.
Służba Heineda
W przypadku produktów wytwarzanych za pomocą sprzętu kontraktowego firma Heineda będzie współpracować z klientem w celu określenia i przetestowania jakości sprzętu w okresie przyjmowania sprzętu.
Założenie magazynu części.
Wprowadzenie usługi wewnątrz zakładu
Bezpłatna regularna wizyta powrotna
Projekt kompletny pod klucz (procesy, zarządzanie, utrzymanie, szkolenia, produkcja)
Stworzyć trójpoziomowy system utrzymania.
Bezpłatna usługa aktualizacji oprogramowania.
Wniosek o wstępne plany budowy.
Uzyskał szereg świadectw patentowych
