Wysokiej wydajności 770mm Cnc piła pasmowa z niskim zużyciem materiału

Maszyna do piły z wysoką prędkością zużywa mniej materiału

Charakterystyka wydajności narzędzia maszynowego
1. Maszyna ta może piła różne sztabki aluminium i aluminium stopu okrągłe pręty. Ma zalety wysokiej prędkości, wysokiej wydajności i wysokiej dokładności cięcia obrabiarki.

2Ma oczywiste zalety, takie jak wygodna obsługa i konserwacja, niezawodna wydajność, oszczędność energii i materiałów,i jest szeroko stosowany w przemyśle produkcyjnym i konserwacyjnym maszyn.

3Dwukolumnowa konstrukcja zapewniająca dokładność kierowania, stabilność i niezawodność piły.

4Szczeliny są zaciskane hydraulicznie, co jest wygodne do zaciskania materiałów, odpowiednie do cięcia materiałów formy.

5Mechanizm przesyłowy piły jest precyzyjnie zbilansowany i skorygowany w celu zmniejszenia wibracji, aby upewnić się, że pas piły nie jest łatwy do złamania i wyciągnięcia zębów.

Nazwa urządzenia

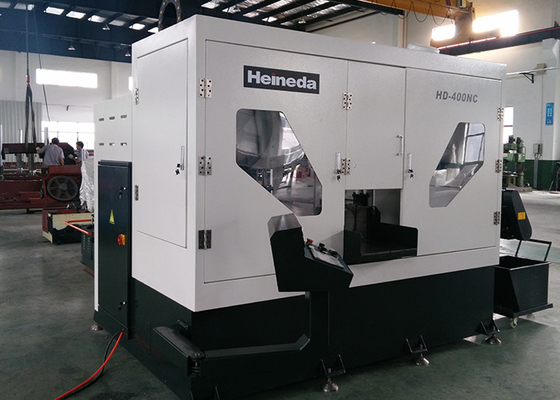

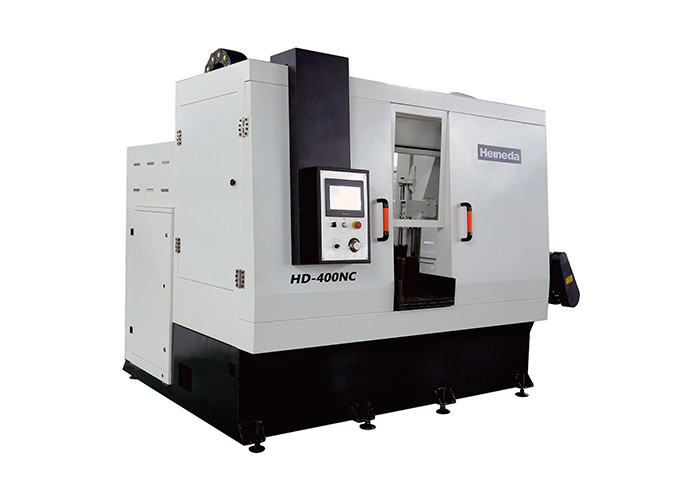

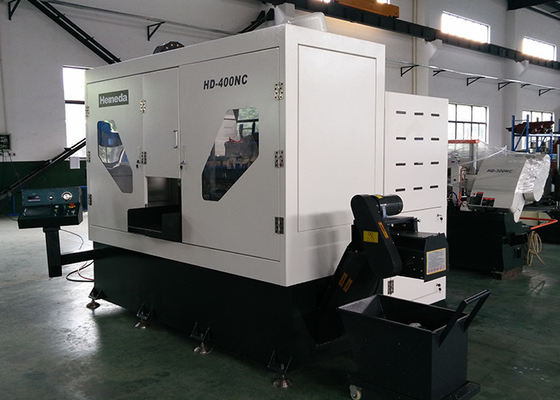

HD-400NC okrągły pręt wysokiej prędkości pozioma segarka zigza

Wymagania i zużycie nośników energii

● Warunki mediów energetycznych

Pojemność: trójfazowa prąd przemienny

napięcie: AC380V ± 10%

Częstotliwość: 50 Hz ± 2%

● Ciśnione powietrze: ogólne przemysłowe ciśnione powietrze

Ciśnienie powietrza: 0,4 MPa ~ 0,6 MPa (sam punkt dostępu do źródła powietrza wyposażony jest w filtr regulujący ciśnienie)

ruch lotniczy: ≥ 3 m³/ h

Jakość powietrza: filtracja i suszenie

● Wymagania dotyczące środowiska eksploatacji urządzeń

Najwyższa temperatura otoczenia: 45 °C

Minimalna temperatura otoczenia: -10 °C

wilgotność względna: < 67%

● Zużycie energii i nośników (zużycie energii i nośników podczas normalnej pracy urządzeń przedstawiono w tabeli 2-1)

Tabela 2-1 Zużycie energii i nośników obliczone teoretycznie

1.1używanie urządzenia

Używane głównie do uprawy sztabki aluminium i stopów aluminium.

1.2rodzaj i specyfikacja wyrobów piłowniczych

● Rodzaj stopów: stop aluminium serii 1 × × -7 × × ×

1.3główne cechy jednostki piłowniczej

Mniejsze zużycie materiałów / wysoka wydajność piła / niskie koszty eksploatacji / ochrona bezpieczeństwa w pełnym zakresie / oszczędności energii.

Główne parametry techniczne urządzeń

Standardy wykonania urządzeń

Ogólne warunki techniczne cięcia metalu GB / T 9061-2006

Ogólne warunki techniczne spawania cięcia metalu JB / T 9873-1999

Wymagania w odniesieniu do zastosowań w odniesieniu do przyrządów, które nie są objęte wymaganiami niniejszego regulaminu

Badanie dokładności poziomej piły taśmowej część 3 JBT4318.3-2002

Wymagania techniczne w odniesieniu do przyrządów, które nie są objęte wymogami niniejszego rozporządzenia

Ogólne warunki techniczne dla układu hydraulicznego do cięcia metalu JB / T10051-1999

Maszyny przemysłowe i urządzenia elektryczne, pierwsza część ogólnych warunków technicznych GB / T 5226.1

Ochrona bezpieczeństwa maszyny GB 16454

System elektryczny GB 5226.1

Wszystkie komponenty i różne instrumenty różnych instrumentów są jednostkami (Si); główne komponenty sprzętu obejmują urządzenia mechaniczne, elektryczne i elektroniczne,są niezawodnymi gwarancjami bezpieczeństwa w celu zapobiegania uszkodzeniom spowodowanym błędami lub przypadkowymi wypadkami.

Skład i opis właściwości urządzenia

Ogólne warunki techniczne cięcia metalu GB / T 9061-2006

Ogólne warunki techniczne spawania cięcia metalu JB / T 9873-1999

Wymagania w odniesieniu do zastosowań w odniesieniu do przyrządów, które nie są objęte wymaganiami niniejszego regulaminu

Badanie dokładności poziomej piły taśmowej część 3 JBT4318.3-2002

Wymagania techniczne w odniesieniu do przyrządów, które nie są objęte wymogami niniejszego rozporządzenia

Ogólne warunki techniczne dla układu hydraulicznego do cięcia metalu JB / T10051-1999

Maszyny przemysłowe i urządzenia elektryczne, pierwsza część ogólnych warunków technicznych GB / T 5226.1

Ochrona bezpieczeństwa maszyny GB 16454

System elektryczny GB 5226.1

Wszystkie komponenty i różne instrumenty różnych instrumentów są jednostkami (Si); główne komponenty sprzętu obejmują urządzenia mechaniczne, elektryczne i elektroniczne,są niezawodnymi gwarancjami bezpieczeństwa w celu zapobiegania uszkodzeniom spowodowanym błędami lub przypadkowymi wypadkami.

Skład i opis właściwości urządzenia

Profil składu urządzenia:

Urządzenie składa się z piły taśmowej, układu hydraulicznego, urządzenia smarowego do chłodzenia taśmą piły, urządzenia przenoszącego chipy, osłony bezpieczeństwa, systemu sterowania elektrycznego i automatycznego,i tym podobne.

3.1 Maszyna do piły z piłą

● Piła pasowa składa się z podstawy, piły, koła piły, części przesyłowej, układu zasilającego, części łóżka, mechanizmu naciągania taśmy, ramienia oraz mechanizmów lewego i prawego koła przewodnika.

● Podłoga i część piłowa: ostrze jest spawane i obrobione blajdą stalową, a następnie poddawane jest ponownej obróbce na ogień.piękny wygląd;

● Sekcja koła piły: Jest wykonana z importowanej twardej płyty aluminiowej (7075-T61) i jest wykończona, a obręcz przechodzi przez worek z wulkanizowanej gumy.koło piły działa z płynną korektą równowagi, obracając się płynnie i długą żywotność.

● Sekcja przesyłowa: Napędzana przez zmienny silnik Datong, przez synchroniczną strukturę koła, moc jest przekazywana do aktywnego koła, a pas piły działa z dużą prędkością.Wydajność transmisji jest wysoka i stabilna. Prędkość wynosi 500-2000m / min, zakres prędkości jest duży i może być dostosowany do cięcia piły różnych klas stopu aluminium;

● System podawania: system podawania jest napędzany przez ciśnienie hydrauliczne, a prędkość podawania wynosi 0-2 m / min, regulacja prędkości bez kroków.

● Wzniesienie piły: użyj podwójnej kolumny nachylonej i liniowej struktury przesuwnej jako orbity podnoszącej, dwustronnego kierownika po stronie napędu taśmy piły, a strona zaciskania taśmy piły przyjmuje jednostronnego kierownika.Liniowy slajd jest HGW45 / HGW35.

● Sekcja łóżkowa: Stolik łóżkowy wykonany jest z HT300. Oprócz zapewnienia wystarczającego wsparcia materiału piły, istnieje również zestaw zacisków hydraulicznych do ustawienia ustawionych pozycji,w ten sposób określa się bieg materiału piłowego w celu zapewnienia stabilności piły.

● Mechanizm naciągania piły: mechanizm naciągania piły jest napędzany napędem hydraulicznym, przy użyciu miernika ciśnienia podłączonego do prądu elektrycznego, aby wyświetlić wartość napięcia i mieć ochronę przed uszkodzeniem pasma;

● Urządzenie kierownicze paska piłowego: Użyj lewej i prawej grupy paska piłowego.wygaszanie powierzchniowe węglowodane, twardość 50-55 hc, jest dobrze odporna na zużycie, a sekcja taśmy jest obdana szlifowaniu, zapewniając dokładność prowadzenia.który może zapewnić wystarczającą opiekę taśmy piłowej podczas piły, i może zmniejszyć skuteczność wibracji taśmy piły.zamontowane na suwakie, tak aby 2 kolumny były połączone pod podstawą i stałym ramieniem armii,tworzą stabilną strukturę ramy, aby zapewnić wystarczające wsparcie, aby zapewnić, że piła często spada i może zmniejszyć drgania.

● Całkowicie automatyczny system karmienia: Całkowicie automatyczna maszyna piłowa z łóżkiem karmiącym, z 1 grupą zacisków hydraulicznych na łóżku karmiącym, po karmieniu materiał do zaciskania podkładki,przez cylinder hydrauliczny napędzający zacisk zasilający na jego torze Funkcja zasilająca i może być podana wielokrotnieZaletą jest, że całkowicie automatyczne mocowanie jest niekontrolowane, bez konieczności ręcznej interwencji.

3.2 układ hydrauliczny

● Przedmiot serwisowania: pas piły jest napięty, piła wciska się, zaciska, mechanizm automatycznego podawania.

● Główne cechy:

Niezależna stacja pompowa, scentralizowane sterowanie zawórem magnetycznym.

Oprócz podłączenia węża podłączona jest rurka stalowa, dzięki czemu skutecznie zmniejsza się utratę ciśnienia.

● Główne parametry techniczne:

Ciśnienie układu 7MPa

Ciśnienie robocze 5-6 MPa

Środek roboczy ISO46 olej hydrauliczny przeciwminowy

Temperatura pracy 10 ° C -55 ° C

Tryb chłodzenia chłodnik wiatrowy

Hałas ≤ 80 dB

3.3 Urządzenie smarowe do chłodzenia taśmą piła

● Wprowadzenie gazowego urządzenia chłodzącego w powietrzu.

● Składa się głównie z zbiorników oleju, pomp powietrznych, kontrolerów pulsu, dyszek, zaworów magnetycznych i tym podobnych.

● Po uruchomieniu urządzenia przez sprężone powietrze, po zmieszaniu powietrza i oleju chłodzącego, rozpylanie części zęba piły paska piły, sprawiając, że powierzchnia powierzchni wytwarza film olejowy,szybko rozprowadzać ciepło wytwarzane podczas cięcia, zapewniając tym samym wysoką wydajność i wysoką dokładność powierzchni.

2 Cechy: równomierne rozpylanie, dobry efekt chłodzenia, poprawa wydajności piły

Zwiększenie czasu użytkowania ostrza piły

Poprawa gładkości powierzchni piła

Zmniejszenie zużycia układu chipów

Olej chłodzący to ekstrakt roślinny, nietoksyczny i nieszkodliwy

3.4 urządzenie przenoszące chipy

● Wnętrze piłarki wykorzystuje suwak, który wyciąga aluminiowy materiał i wyciąga go do windy.

● Na przestrzeni do piły używa się blachy metalowej do kierowania i ochrony, a obcinany aluminiowy materiał z pił jest wprowadzany do

3.5 Ochrona bezpieczeństwa

● Integralna ochrona, zapobieganie zanieczyszczeniu śmigłowcami aluminiowymi i plamami olejowymi.

● Przed i po osłonie znajduje się drzwi serwisowe, które są wygodne do codziennej konserwacji i wymiany pasów piły.Drzwi otwierają wszystkie źródła zasilania PLCJednocześnie na ekranie dotykowym wyświetlany jest sygnał alarmowy odpowiadający odpowiedniemu przełącznikowi.

3.6 System sterowania elektrycznym i automatycznym

● Elektryczna skrzynia sterująca na podłodze, niezależne obciążenie i przycisk natychmiastowego zatrzymania

● Moc kabiny sterującej AC: 380V / 50Hz trójfazowa 4-linia DC: 24V

● Korzystanie z sterownika programowalnego (PLC) do sterowania procesem i programowalnego interfejsu człowieka (HMI) do wprowadzania parametrów procesu produkcyjnego, interfejs człowiek-maszyna ma ustawienia parametrów,wyświetlanie danych, ważne dane chronione hasłem, alarm awaryjny, wyświetlacz awaryjny, funkcje diagnostyki problemów.

● Urządzenie posiada funkcje sterowania ręcznego i automatycznego.

● Przycisk dysku operacyjnego urządzenia jest wykonany przyciskem Schneidera, wodoodpornym i bezprawnym, z wyjątkiem symbolicznych instrukcji i koloru.

● Rezerwowany port komunikacji komputerowej.

● Projektowanie oddzielenia z elektryczną skrzynką sterującą ( wodoodporna)

7.5 Środowisko pracy sprzętu: wymaga stabilności długookresowej narzędzi maszynowych w następujących warunkach pracy:

7.5.1 Moc: AC380V ± 10%, 50 Hz ± 1 Hz.

7.5.2 Temperatura otoczenia: 5 ~ 40 °C.

7.5.3 wilgotność względna: <85%.

7.5.4 Ciśnienie sprężonego powietrza: 0,5 ~ 0,8 MPa.

7.6 bezpieczeństwo sprzętu

7.17.1 Sprzęt powinien być wyposażony w urządzenia zabezpieczające przed przeciążeniem, urządzenia ochrony indywidualnej oraz przyciski awaryjnego wyłączenia.

7.17.2 Sprzęt powinien być dostępny przez ponad 16 godzin bez awarii.
