VH600 Wysokiej Szybkości Piła Pionowa, Maszyna do cięcia łupków
Przegląd wyposażenia
Wysokiej prędkości maszyna do piły taśmowej jest również znana jako: piła piłowa piłowa piłowa, maszyna do cięcia płyt kamiennych, stosowanie wysokiej prędkości piły piłowej może znacznie poprawić wydajność pracy.
Charakterystyka produktu:
Struktura koła, mały odcisk
Kontrola operacyjna jest scentralizowana na konsoli ramy piły
Mechaniczna regulacja prędkości bezstopniowej napędu głównego
Przekaz sterowania silnikiem prądu stałego, 1-120 mm/min można regulować dowolnie, wydajność niskich prędkości jest stabilna
Aktywna skrzynia biegów z systemem zmiennej prędkości, niezawodna wydajność i stabilna eksploatacja
Elektryczne sterowanie górnym ramieniem prowadzenia, łatwe w obsłudze
Lokalizator linii oznakowania steelowego, który może łatwo i precyzyjnie ustawić obrobioną krawędź piły, a także posiada mechaniczne urządzenie wymiarowe
Stół i konsola maszyn są wyposażone w schody ruchome w górę i w dół, a wokół stołu znajdują się poręcze, aby chronić bezpieczeństwo operatora
Model: Wysokoprędkowa piła pionowa VH600
▲ VH to skrót od modelu pionowej maszyny piłowej firmy Heineda.
▲ 600 oznacza pojemność piłownicy
maksymalna wysokość piły Φ400 mm;
maksymalna szerokość piły 600 mm;
Maksymalna głębokość gardła jest 580 mm.
W przypadku dodania zacisku w obrębie stanowiska pracy można wykonać cięcie diagonalne.

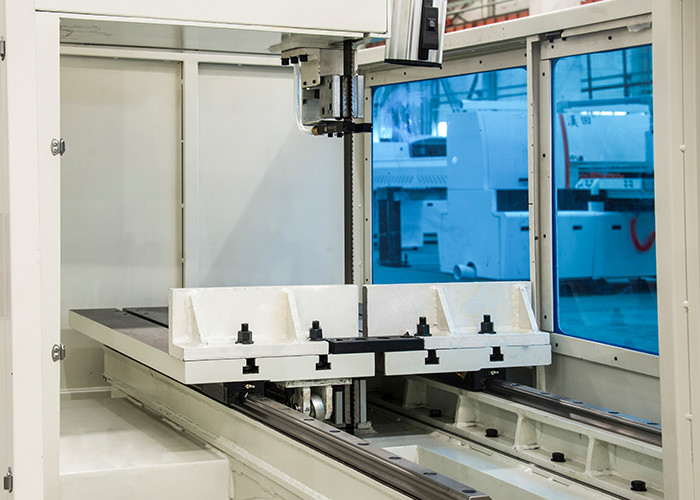

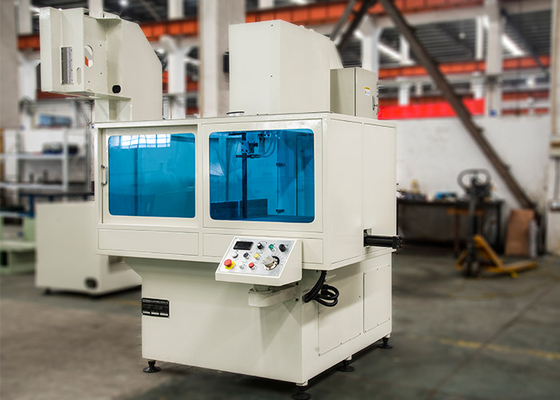

Wykonywanie obrazu sprzętu
Główne parametry techniczne
| Nazwa projektu |
Wielkoścarowa piła pionowa VH600 |
| zdolność do piły |
Wysokość gardła: 400 mm, głębokość gardła: 580 mm |
| Prędkość pasów piły |
500-2000m/min (regulacja prędkości konwersji częstotliwości) |
| Specyfikacje taśmy piła |
34 szerokość X 1,1 grubość X5560 długość (mm) |
| Metoda naciągania pasów piły |
Wyroby z włókien mechanicznych |
| Ścieżka przewodnicza pasów piły |
Zmiennik do ściskania rolków, podkład z stali wolframowej z piły tylnej |
| Specyfikacje koła piłowego |
Prężnica 630, 7075T651, twardy anodowany |
| Specyfikacje piły |
Q235 spawanie grupowe płyt stalowych, obróbka przeciwprężowa, obróbka precyzyjna, o masie około 2 ton |
|
Silnik z pasem piły
|
11 kW TECO |
| silnik hydrauliczny |
00,75 KW (Taiwan) |
| Metoda chłodzenia taśmą piłową |
System chłodzenia mgły olejowej pod ciśnieniem powietrza niemal suchego |
| pojemność oleju hydraulicznego |
50L (niezależna stacja hydrauliczna) |
| Wymagania energetyczne |
380 V X 3 fazy X 50 Hz |
| Pudełko dystrybucyjne |
Niezależna skrzynia dystrybucyjna (IP55), umieszczona po bokach maszyny |
| Pudełko operacyjne |
Konstrukcja i przód maszyny, obsługiwane przyciskami i przyciskami regulacji prędkości |
| Piła pionowa |
≤ 0,5 mm
|
| Dokładność płaskość |
≤ 0,5 mm
|
Skład i właściwości urządzeń
Piła pasmowa składa się głównie z ramki piły, podstawy, koła piły, części przesyłowej, grupy kół kierowniczych pasów piły, przenośnika odpadów, systemu hydraulicznego i systemu sterowania elektrycznego.
Opis głównych części piły pionowej VH600
Piła pasmowa składa się głównie z ramki piły, koła piły, części przesyłowej, grupy kół kierowniczych pasma piły, przenośnika odpadów, systemu hydraulicznego i systemu sterowania elektrycznego.
Część koła piły wykonana jest z 7075T6 rozciągniętej płyty aluminiowej, twardo anodowanej.i może wytrzymać dużą prędkość i duże obciążenia ciągłe.
Część przesyłowa jest napędzana przez silnik konwersji częstotliwości TECO, który napędza aktywny kołownik do obrotu, a tym samym napędza pas piły do pracy z dużą prędkością.Prędkość paska piły jest regulowana przez konwerter częstotliwości do sterowania obroty wyjściowe silnika, i jest wyświetlany przez cyfrowy licznik.
łożyska zestawu koła pasów piły i łożyska części kluczowych są wykonane z produktów NSK.
Przełącznik jazdy jest używany do wykrywania, czy napięcie jest nieprawidłowe, a maszyna automatycznie się zatrzyma, jeśli nieprawidłowość jest nieprawidłowa.Kiedy występuje nieprawidłowość, stabilne ciśnienie działa na tarczę hamulcową w celu kontrolowania obrotu koła piły.
Część hydrauliczna przyjmuje niezależną stację pompową i jest sterowana przez scentralizowany zawór magnetyczny.Z wyjątkiem części, które muszą być podłączone do węży, wszystkie są połączone przez rury stalowe, aby skutecznie zmniejszyć utratę ciśnienia.
Mechanizm przesyłowy piłarki jest precyzyjnie zbilansowany i skorygowany, aby zminimalizować wibracje i zapewnić, że pas piły nie jest łatwy do złamania.

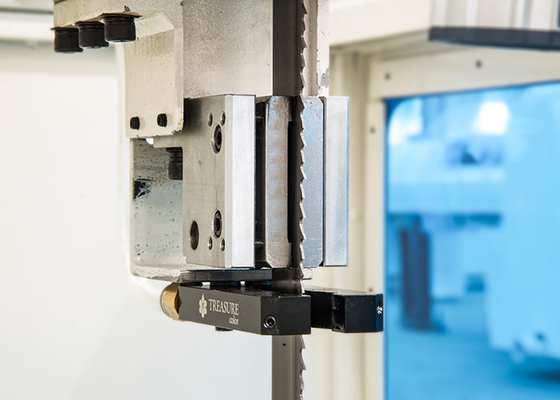

Część prowadząca paska piły przyjmuje rolki do zaciskania, jeden zestaw na górze, a drugi, rolki są wykonane ze stali stopowej i są precyzyjnie mielone po obróbce nitrurowania powierzchni,o wysokiej precyzji i dobrej odporności na zużycie.
Rulki napędowe przenośnika odpadów są zaprojektowane z solidnym wałem, aby zapewnić brak złamania podczas normalnego użytkowania;łożysk rolkowy przyjmuje obustronne łożysko zamknięte, aby uniknąć wchłaniania żetonów aluminiowych i poprawić żywotność.
Hantian Service
W przypadku produktów wytwarzanych przez sprzęt kontraktowy Hantian będzie współpracował z klientem w celu zidentyfikowania i przetestowania jakości sprzętu w okresie akceptacji sprzętu.
Założenie magazynu części.
Wprowadzenie usługi wewnątrz zakładu
Bezpłatna regularna wizyta powrotna
Projekt kompletny pod klucz (procesy, zarządzanie, utrzymanie, szkolenia, produkcja)
Stworzyć trójpoziomowy system utrzymania.
Bezpłatna usługa aktualizacji oprogramowania.
Wniosek o wstępne plany budowy.
Częste pytania
P: Czy jest pan producentem?
A: Tak, mamy własną fabrykę i obiecujemy bezpośrednią sprzedaż w konkurencyjnej cenie.
P: Czy mogę uzyskać maszynę według moich własnych wymagań?
A: Oczywiście. Akceptujemy OEM i ODM.
P: Pierwszy raz używam tego rodzaju maszyny, czy jest łatwa w obsłudze?
A: Jest przewodnik wideo, który pokazuje, jak używać maszyny i angielski podręcznik instrukcji wysyłają do Ciebie z maszyny.Dostarczymy bezpłatny przewodnik zawodowy, dopóki nie będziesz mógł dobrze używać maszyny..
