Piła taśmowa VH500 Szybka pionowa piła taśmowa Pionowa piła taśmowa
Przegląd wyposażenia
Model: Szybka pionowa piła taśmowa VH500
▲ VH oznacza model pionowej piły taśmowej firmy Heineda.
▲ 500 oznacza wydajność piły
Maksymalna wysokość cięcia Φ400mm;
Maksymalna szerokość cięcia 500mm;
Maksymalna głębokość gardzieli piły wynosi 580 mm.
Jeśli w ramach stołu warsztatowego zostanie dodany zacisk, można wykonać cięcie ukośne.

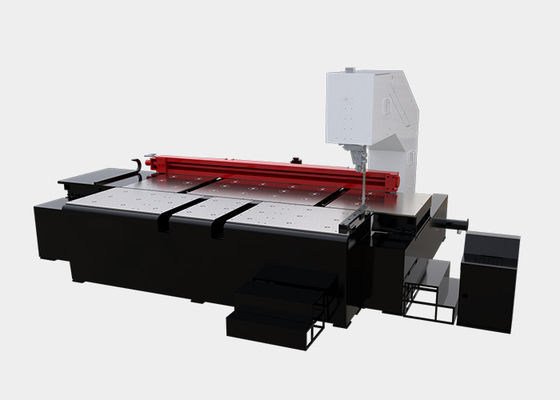

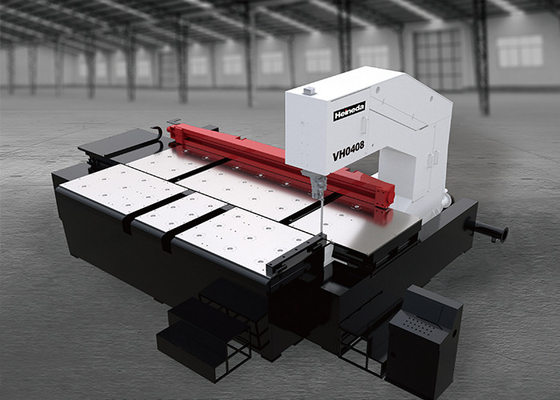

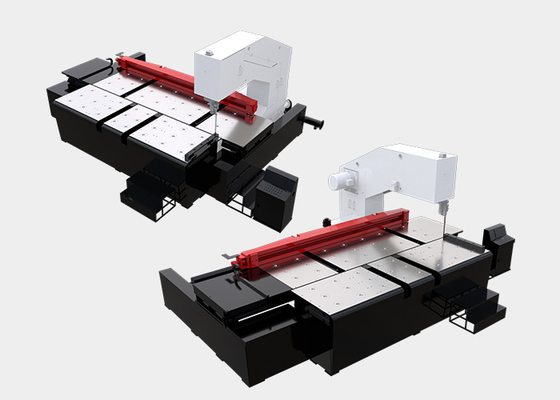

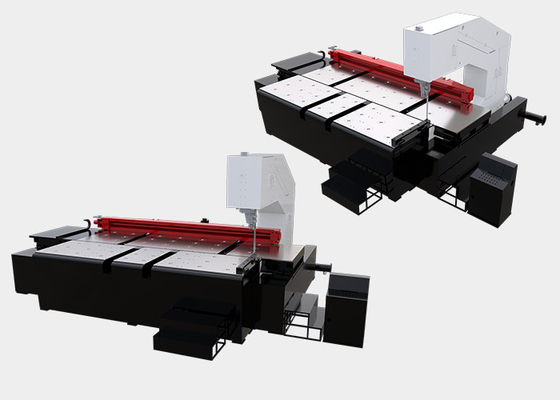

Wizualizacje sprzętu
Główne parametry techniczne
| Nazwa projektu |
Wysokoobrotowa pionowa piła taśmowa VH500 |
| wydajność cięcia |
Wysokość gardła: 400 mm, głębokość gardła: 580 mm |
| Prędkość paska piły |
500 ~ 2000 m/min (regulacja prędkości konwersji częstotliwości) |
| Specyfikacje taśmy piły |
34 szerokość X 1,1 grubość X5560 długość (mm) |
| Metoda napinania paska piły |
Hydrauliczne automatyczne napinanie |
| Prowadnica paska piły |
Regulowane mocowanie rolek, podpórka ze stali wolframowej |
| Dane techniczne koła pasowego piły |
Średnica 630, 7075T651, twardo anodowana |
| Specyfikacje łuku piły |
Spawanie grupowe blach stalowych Q235, obróbka odprężająca, precyzyjna obróbka, waga około 2 ton |
|
Silnik piły taśmowej
|
11KW TECO |
| silnik hydrauliczny |
0,75 KW (Tajwan) |
| Metoda chłodzenia taśmy piły |
Quasi-suchy układ chłodzenia mgłą olejową pod ciśnieniem powietrza |
| pojemność oleju hydraulicznego |
50L (niezależna stacja hydrauliczna) |
| Wymagania dotyczące zasilania |
380 V X 3 fazy X 50 Hz |
| Skrzynka rozdzielcza |
Niezależna skrzynka rozdzielcza (IP55), umieszczona z boku maszyny |
| Skrzynka operacyjna |
Konstrukcja i przód maszyny, obsługa za pomocą przycisków i pokręteł regulacji prędkości |
| Widziałem pionowość |
≤0,5 mm
|
| Dokładność płaskości |
≤0,5 mm
|
Skład i charakterystyka sprzętu
Piła taśmowa składa się głównie z ramy piły, podstawy, koła piły, części przekładni, zespołu kół prowadzących taśmę piły, przenośnika odpadów, układu hydraulicznego i elektrycznego układu sterowania.
Opis głównych części pionowej piły taśmowej VH500
Piła taśmowa składa się głównie z ramy piły, koła piły, części przekładni, zespołu kół prowadzących taśmę piły, przenośnika odpadów, układu hydraulicznego i elektrycznego układu sterowania.
Część koła piły wykonana jest z rozciągniętej płyty aluminiowej 7075T6, anodowanej na twardo. Po przetworzeniu jest korygowany przez równowagę dynamiczną, o dobrej wydajności, wysokich właściwościach mechanicznych i wytrzymuje duże prędkości i duże obciążenia rozciągające.
Część przekładni napędzana jest przez silnik konwersji częstotliwości TECO, który napędza aktywne koło pasowe w celu obracania się, powodując w ten sposób pracę paska piły z dużą prędkością. Prędkość taśmy piły jest regulowana przez przetwornicę częstotliwości w celu kontrolowania obrotów wyjściowych silnika i jest wyświetlana za pomocą miernika cyfrowego.
Łożyska zestawu kół pasa piły i łożyska kluczowych części są wykonane z produktów NSK.
Przełącznik jazdy służy do wykrywania, czy napięcie jest nieprawidłowe, a maszyna zatrzyma się automatycznie, jeśli nieprawidłowość będzie nieprawidłowa. Koło pasywne przyjmuje hamulec elektromagnetyczny. W przypadku wystąpienia nieprawidłowości, na tarczę hamulcową działa stałe ciśnienie, regulując obrót koła piły.
Część hydrauliczna posiada niezależną stację pomp i jest sterowana przez scentralizowany zawór elektromagnetyczny. Wszystkie zawory elektromagnetyczne są wykonane z produktów tajwańskich. Z wyjątkiem części, które muszą być połączone wężami, wszystkie są połączone rurami stalowymi, aby skutecznie zmniejszyć straty ciśnienia.
Mechanizm napędowy piły jest precyzyjnie wyważony i skorygowany, aby zminimalizować wibracje i zapobiec łatwemu zerwaniu paska piły.
W części prowadzącej taśmy piły znajdują się rolki dociskowe, jedna ustawiona u góry, a druga, rolki są wykonane ze stali stopowej i są precyzyjnie szlifowane po azotowaniu powierzchniowym, z dużą precyzją i dobrą odpornością na zużycie.
Rolka napędowa przenośnika odpadów jest wyposażona w pełny wał, który zapobiega pękaniu podczas normalnego użytkowania; w łożysku wałeczkowym zastosowano dwustronnie uszczelnione łożysko, aby uniknąć przedostawania się wiórów aluminiowych i poprawić żywotność.
Serwis Heinedy
W przypadku produktów wytwarzanych przez sprzęt kontraktowy Hantian będzie współpracować z klientem w celu identyfikacji i przetestowania jakości sprzętu w okresie odbioru sprzętu.
Utworzenie magazynu części.
Wprowadzenie usług w zakładzie
Regularna bezpłatna usługa ponownych wizyt
Kompletny projekt pod klucz (proces, zarządzanie, konserwacja, szkolenia, produkcja)
Ustanowienie trzypoziomowego systemu konserwacji.
Bezpłatna usługa aktualizacji oprogramowania.
Propozycja wstępnych planów budowy.
Uzyskał szereg certyfikatów patentowych
